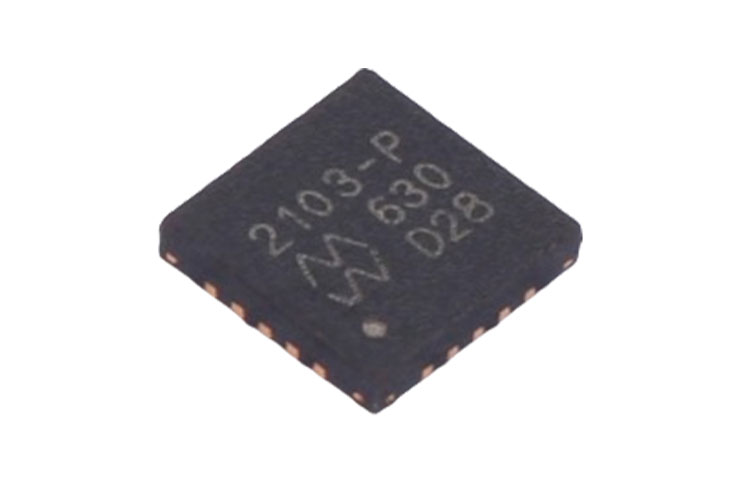

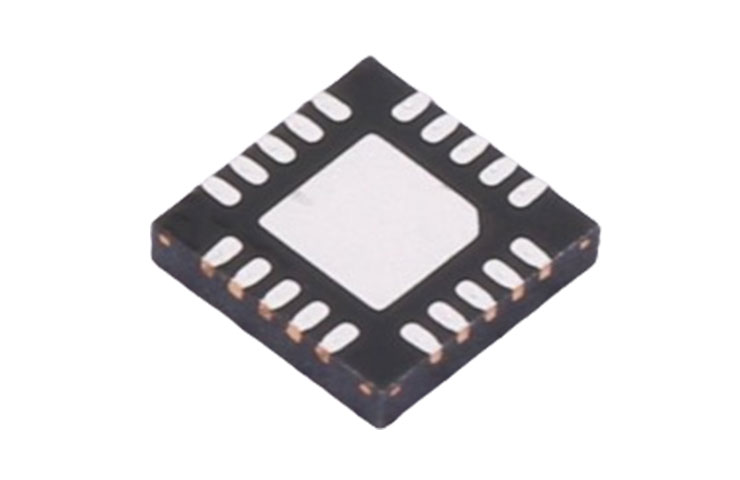

ZJC2103-16
ZJC2103-16-
ZJC2103-16
ZJC2103-16-

ZJC2103-16模数转换器（ADC）

ZJC2103-16是一款4通道16位逐次逼近型模数转换器(SAR ADC)，具备单通道连续250 kSPS吞吐率，封装小，易于使用。ZJC2103-16具有多通道输入，是低功耗数据采集系统，包括：16位无失码SAR ADC；将输入配置为单端输入、单极性或双极性伪差分输入的多路复用器；内部低漂移基准源(可选择2.5 V或4.096 V)和缓冲驱动器；温度传感器；以及多通道依次连续采样的序列器。
可替代型号（ AD7689 ADS8166 ADS8344 ADS8345 ADS7844 ADS7066 LTC1867 MAX1302 MAX1300 MAX1168）
样品申请
功能特点
ZJC2103-16是一款4通道16位逐次逼近型模数转换器(SAR ADC)，具备单通道连续250 kSPS吞吐率，封装小，易于使用。



ZJC2103-16具有多通道输入，是低功耗数据采集系统，包括：16位无失码SAR ADC；将输入配置为单端输入、单极性或双极性伪差分输入的多路复用器；内部低漂移基准源(可选择2.5 V或4.096 V)和缓冲驱动器；温度传感器；以及多通道依次连续采样的序列器。



ZJC2103-16使用SPI接口实现寄存器的配置和转换数据的读取。功耗与吞吐速率成正比。它采用20引脚QFN/LFCSP封装，工作温度范围为-40℃至+85℃。


产品特性

  • 单端或伪差分输入16位，无失码

  • 吞吐率：250 kSPS

  • INL：±1.25 LSB典型值

  • DNL：±0.45 LSB典型值

  • 动态范围：93 dB

  • 信噪比(SNR)：92.5 dB典型值

  • 谐波失真(THD)：-105 dB典型值

  • 单端或伪差分输入范围：0 V~VREF

  • 双极性伪差分输入范围：±VREF/2

  • 触发后无延迟响应

  • 单电源供电：2.3 V~5 V

  • 逻辑电平支持：1.8 V/2.5 V/3 V/5 V

  • 封装：QFN-20

  • 工业温度范围：-40 ℃至+85 ℃


应用

电池测试

自动化测试

继电保护

精密数据采集

光通信

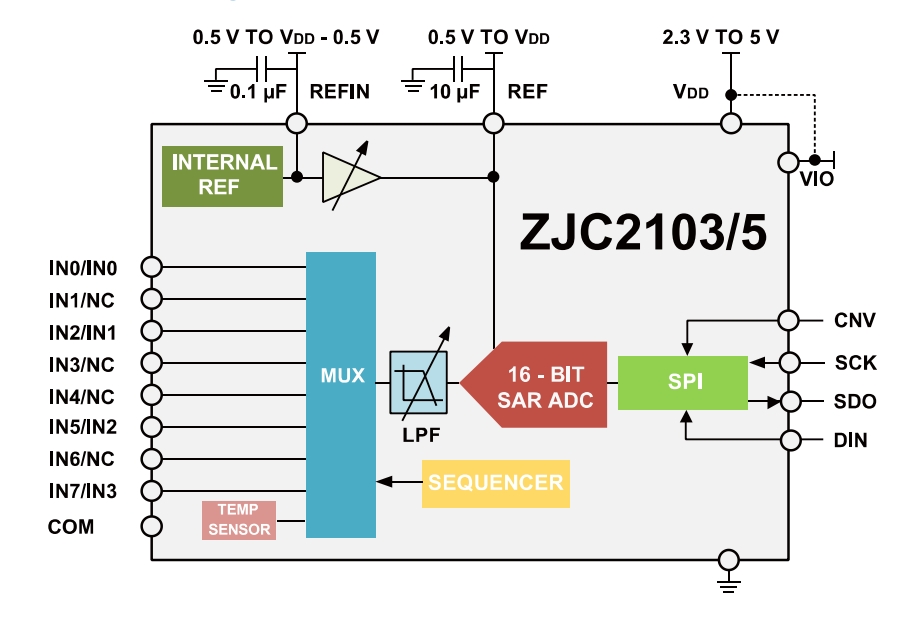

典型应用图

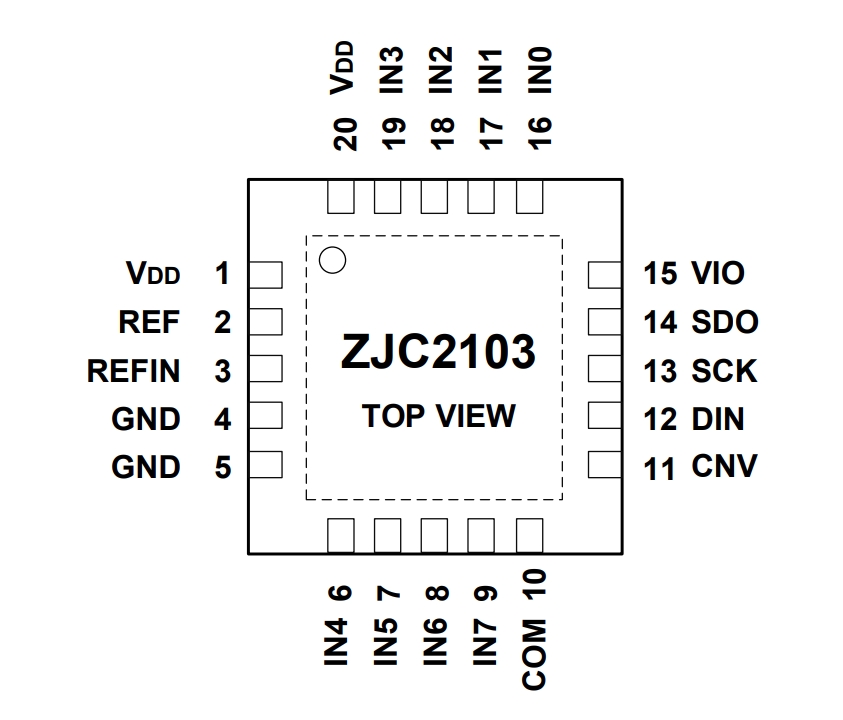

引脚配置图
