ZJC2002是一款低噪声、低功耗、16位伪差分输入逐次逼近型模数转换器 (SAR ADC)，具备500 kSPS吞吐率，封装小，易使用，可降低系统的功耗和复杂性，实现高密度设计。

ZJC2002需要5 V电源供电，对IN+与IN−之间的模拟输入电压进行采样，范围从0 V至+VREF(VREF范围为0.5 V至VDD)。ZJC2002基准电压由外部提供，独立于电源电压。利用独立VIO引脚ZJC2002可与1.8 V，2.5 V，3.3 V和5 V逻辑兼容。此器件提供一个SPI兼容串口，也支持菊链操作以实现多个器件串行级联。

ZJC2002分10引脚MSOP/DFN和8引脚MSOP封装，工作温度范围为-40 ℃至+85 ℃。它与业界经典产品管脚兼容。

产品特性

• 伪差分16位，无失码

• 吞吐率：500 kSPS

• INL：±1.25 LSB典型值

• DNL ：±0.75 LSB典型值

• 信纳比(SINAD)：92 dB 在1 kHz

• 谐波失真(THD)：-105 dB 在1 kHz

• 伪差分输入范围：0 V~-VREF

• 触发后无延迟响应


• 单电源供电：5 V


• 逻辑电平支持：1.8 V/2.5 V/3 V/5 V


• 封装：MSOP-10/DFN-10、MSOP-8


• 静态电流：2 nA典型值；50 nA最大值


• 工业温度范围：-40℃至85℃

应用

医疗仪器

自动化测试

精密仪器

精密数据采集

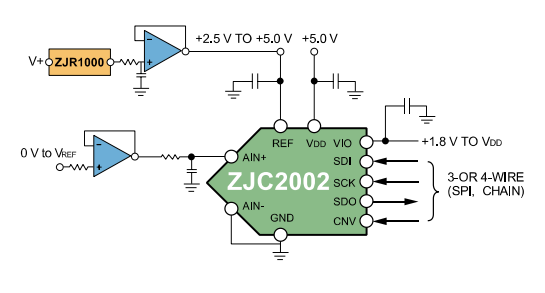

典型应用

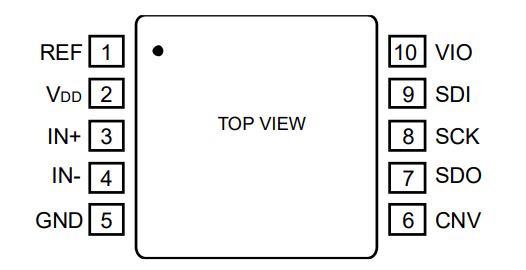

管脚排列图
