ZJC2104-18典型应用
ZJC2104-18典型应用

ZJC2104-18模数转换器（ADC）

ZJC2104-18是一款4通道18位逐次逼近型模数转换器 (SAR ADC)，具备单通道连续400 kSPS吞吐率，封装小，易于使用。ZJC2104-18具有多通道输入，是低功耗数据采集系统，包括：18位无失码SAR ADC；将输入配置为单端输入、单极性或双极性伪差分输入的多路复用器；内部低漂移基准源(可选择2.5 V或4.096 V)和缓冲驱动器；温度传感器；以及多通道依次连续采样的序列器。
可替代型号（ ADS8694）
样品申请
功能特点

ZJC2104-18是一款4通道18位逐次逼近型模数转换器 (SAR ADC)，具备单通道连续400 kSPS吞吐率，封装小，易于使用。



ZJC2104-18具有多通道输入，是低功耗数据采集系统，包括：18位无失码SAR ADC；将输入配置为单端输入、单极性或双极性伪差分输入的多路复用器；内部低漂移基准源(可选择2.5 V或4.096 V)和缓冲驱动器；温度传感器；以及多通道依次连续采样的序列器。



ZJC2104-18使用SPI接口实现寄存器的配置和转换数据的读取。功耗与吞吐速率成正比。它采用20引脚QFN/ LFCSP封装，工作温度范围为-40℃至+85℃。


产品特性

  • 单端或伪差分输入18位，无失码

  • 吞吐率：400 kSPS

  • INL：±1.5 LSB典型值
  • DNL：-0.6/+0.8 LSB典型值
  • 动态范围：95 dB
  • 信噪比(SNR)：94.5 dB典型值

  • 谐波失真(THD)：-105 dB典型值

  • 单端或伪差分输入范围：0 V~VREF

  • 双极性伪差分输入范围：±VREF/2

  • 触发后无延迟响应

  • 单电源供电：4.75 V~5.25 V

  • 逻辑电平支持：1.8 V/2.5 V/3 V/5 V

  • 封装：QFN-20

  • 工业温度范围：-40℃至85℃


应用

电池测试

自动化测试

继电保护

精密数据采集

光通信

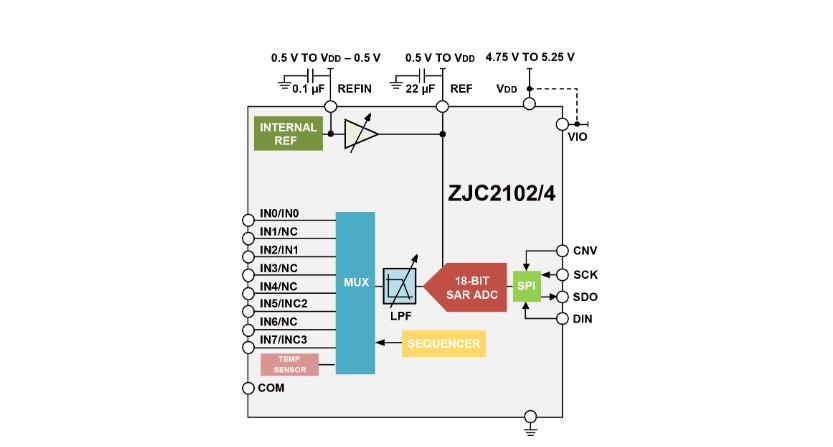

典型应用图

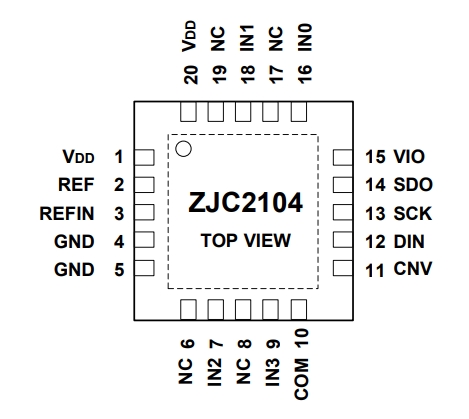

引脚配置
