ZJC2001
ZJC2001

ZJC2001低噪声低功耗模数转换器（ADC）

ZJC2001是一款低噪声、低功耗、真16位真差分输入逐次逼近型模数转换器(SAR ADC)，具备500 kSPS吞吐率，封装小，易使用，可降低系统的功耗和复杂性，实现高密度设计。ZJC2001需要5 V电源供电，对IN+与IN−之间的模拟输入电压进行采样，范围从-VREF至+VREF(VREF范围为0.5 V至VDD)。
可替代型号（ AD7693 AD7688 AD7916 ADS8318 ADS8865 LTC2377-16 MAX11166 MAX11168）
样品申请
功能特点

ZJC2001是一款低噪声、低功耗、真16位真差分输入逐次逼近型模数转换器(SAR ADC)，具备500 kSPS吞吐率，封装小，易使用，可降低系统的功耗和复杂性，实现高密度设计。



ZJC2001需要5 V电源供电，对IN+与IN−之间的模拟输入电压进行采样，范围从-VREF至+VREF(VREF范围为0.5 V至VDD)。ZJC2001基准电压由外部提供，独立于电源电压。利用独立VIO引脚ZJC2001可与1.8 V，2.5 V，3.3 V和5 V逻辑兼容。此器件提供一个SPI兼容串口，也支持菊链操作以实现多个器件串行级联。



ZJC2001分10引脚MSOP和DFN封装，工作温度范围为−40℃至85℃。它与业界经典产品管脚兼容。


产品特性

  • 真差分16位，无失码

  • 吞吐率：500 kSPS

  • INL：±0.5 LSB典型值

  • DNL ：±0.5 LSB典型值

  • 动态范围：96.5 dB

  • 信纳比(SINAD)：95.5 dB 在1 kHz

  • 谐波失真(THD)：-115 dB 在1 kHz

  • 差分输入范围：±VREF

  • 触发后无延迟响应

  • 单电源供电：5 V

  • 逻辑电平支持：1.8 V/2.5 V/3 V/5 V

  • 封装：MSOP-10/DFN-10

  • 静态电流：2 nA典型值；50 nA最大值

  • 工业温度范围：-40℃至85℃


应用

医疗仪器

自动化测试

精密仪器

精密数据采集

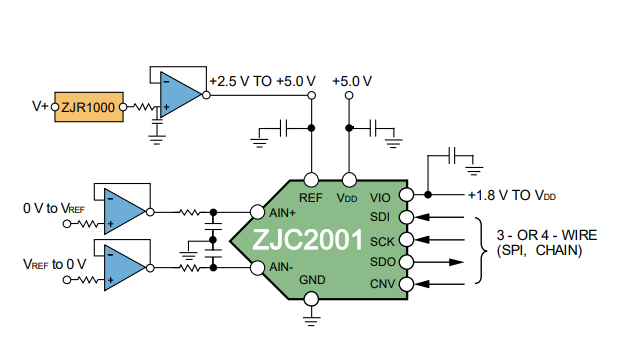

典型应用

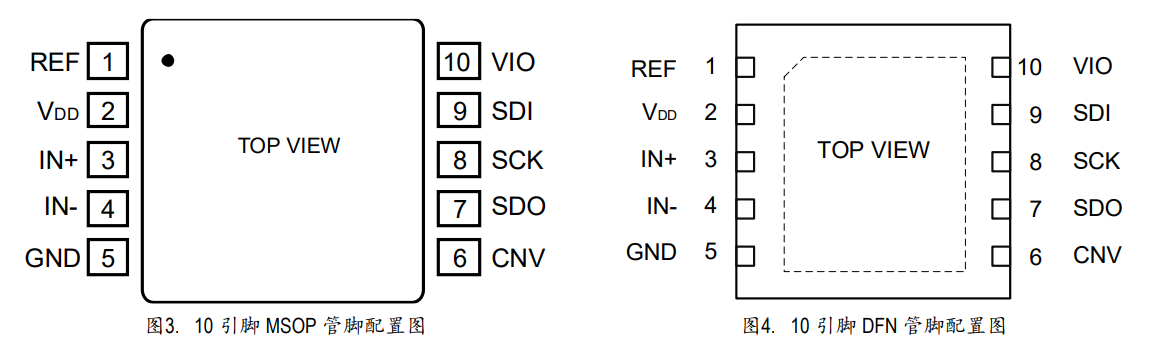

管脚配置图

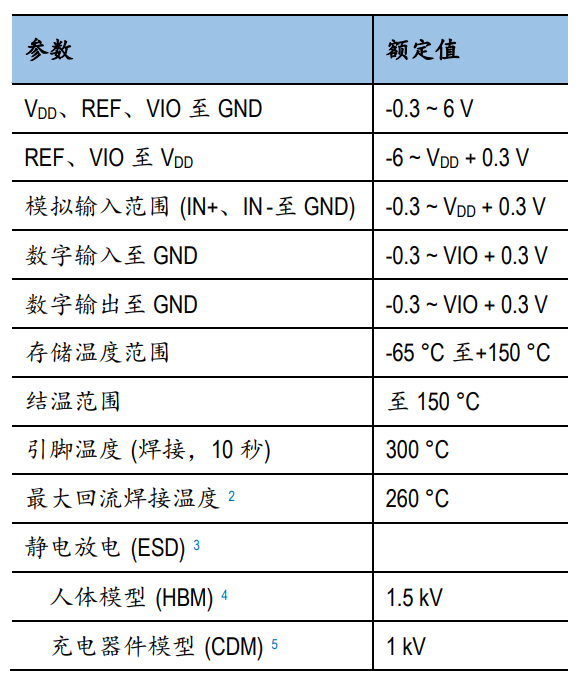

主要参数
