TTP123-AOBN-F001 6通道电容式触摸检测芯片
TTP123-AOBN-F001 是台湾通泰（TONTEK）TTP123-AOBN 系列的6 通道电容式触摸检测 IC，为直接输出模式配置，采用 CMOS 推挽输出、低电平有效逻辑。芯片内置稳定的电容传感算法与环境自动校准机制，支持玻璃、亚克力等多种面板材质，可直接替代传统机械按键，具备低功耗、宽电压、高抗干扰的特点，适配各类消费电子与家电触控场景。
电子元器件
功能特点
基础配置
触摸通道：6 路独立触摸输入，对应 6 路输出
输出模式：CMOS 推挽输出，直接模式，触摸有效时输出低电平
最大输出导通时长：10 秒（内置超时限制，避免长按异常）

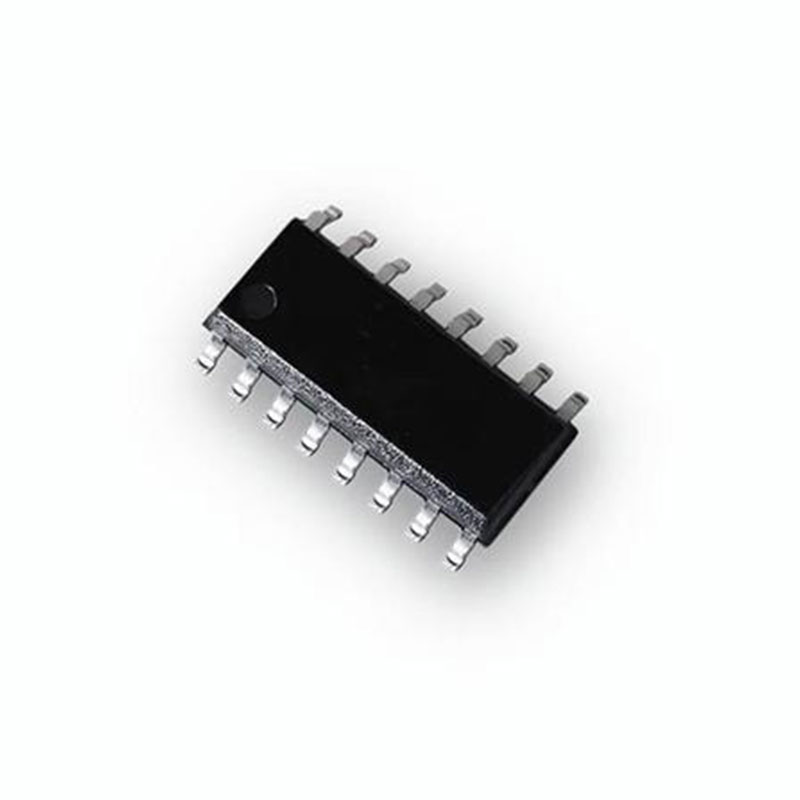

封装形式：SOP-16
核心功能特点
双维度灵敏度调节：支持通过外部 CS0 电容（1~33nF）全局统一调节灵敏度，也可通过各通道独立 CTX 电容（1~50pF）单通道微调，适配不同厚度、材质的触控面板。
可靠稳定机制：内置上电复位（POR）、低压复位（LVR）与自动校准功能；上电 4 秒内完成初始校准，运行中动态环境校准，避免温漂、电压波动导致的误触发。
CMOS 推挽输出：不同于 F002 的开漏输出，F001 为推挽输出结构，无需外接上拉电阻即可直接驱动后级电路，简化外围设计。
低功耗设计：微安级待机电流，适配电池供电的便携设备。
完善防护：输出端口带二极管保护电路，ESD 抗扰能力强，适应工业级温度范围。
典型应用场景
家用电器触控按键面板
消费电子触摸按键替代
智能小家电、厨卫电器触控控制
数码外设、仪器仪表的触摸操作界面
