WSF4022
WSF4022是一款性能卓越、采用高密度沟槽技术的双N-沟道场效应晶体管（MOSFET）。它拥有极高的单元密度，能够为大多数同步降压转换器应用提供出色的Rds(on)（导通电阻）和门控电荷。WSF4022符合RoHS和绿色产品要求，并享有100%的电气应力测试（EAS）保证，且已通过全面功能可靠性认证。
电子元器件
功能特点
WSF4022是一款性能卓越、采用高密度沟槽技术的双N-沟道场效应晶体管（MOSFET）。它拥有极高的单元密度，能够为大多数同步降压转换器应用提供出色的Rds(on)（导通电阻）和门控电荷。WSF4022符合RoHS和绿色产品要求，并享有100%的电气应力测试（EAS）保证，且已通过全面功能可靠性认证。
特性
- 先进的高单元密度沟槽技术
- 超低门控电荷
- 优秀的CdV/dt效应衰减
- 100% EAS保证
- 提供绿色设备选项
主要参数
| 型号 | 配置 | 沟道 | 最大漏 极电压 | 最大栅源 承受电压 | 最大漏 源电流 | 开启阈值电压 | 导通电阻 | 输入 电容 | 输出 电容 | 反向传 输电容 | 封装 | ||||||||||||||||
| Part number | Configu ration | Type | VDS | VGS | ID (A) | VGS(th)(v) | RDS(ON)(mΩ) | Ciss | Coss | Crss | Package | ||||||||||||||||
| @10V | @4.5V | ||||||||||||||||||||||||||
| (V) | ±(V) | Max. | Min. | Typ. | Max. | Typ. | Max. | Typ. | Max. | (pF) | (pF) | (pF) | |||||||||||||||
| WSF4022 | Dual | N-Ch | 40 | 20 | 20 | 1.1 | 1.6 | 2.5 | 16 | 21 | 18 | 25 | 815 | 95 | 60 | TO-252-4L | |||||||||||

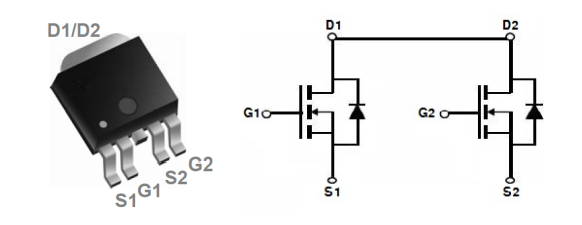

引脚配置
应用领域
