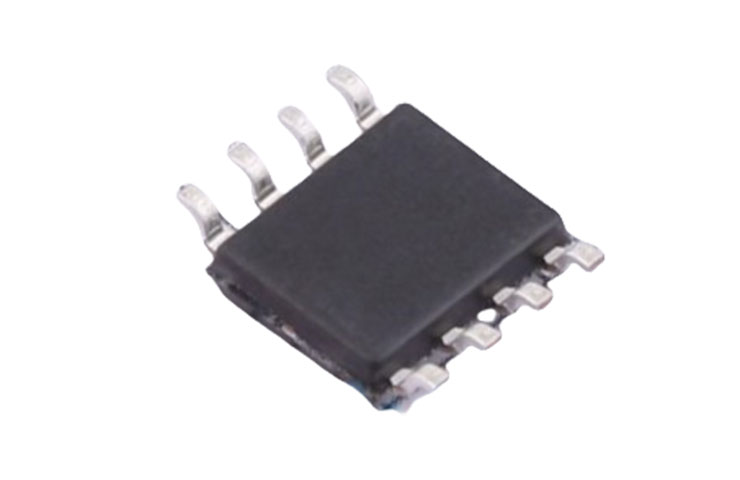

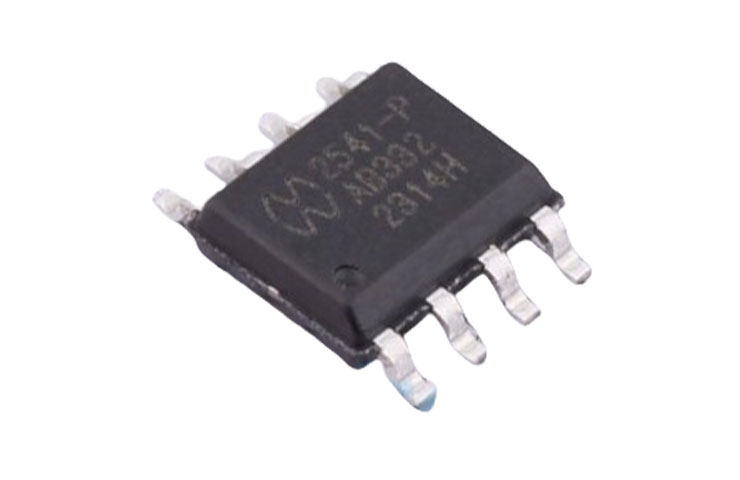

ZJC2541-18
ZJC2541-18-
ZJC2541-18
ZJC2541-18-

ZJC2541-18数模转换器（ADC）

ZJC2541-18是单路、串行数据输入、电压输出18位分辨率精密数模转换器（DAC）。其供电电压为2.7 V至5.5 V，输出范围为0 V至VREF，且可保证单调性，能保证−40 ℃ 至 125 ℃的温度范围内DNL/INL精度。ZJC2541-18输出无缓冲，建立时间为1 µs以内，具有低功耗和低失调误差特性。低噪声性能和低毛刺使其适合在多种终端系统中使用。
可替代型号（ AD5680 DAC9881）
样品申请
功能特点
ZJC2541-18是单路、串行数据输入、电压输出18位分辨率精密数模转换器（DAC）。其供电电压为2.7 V至5.5 V，输出范围为0 V至VREF，且可保证单调性，能保证−40 ℃ 至 125 ℃的温度范围内DNL/INL精度。



ZJC2541-18输出无缓冲，建立时间为1 µs以内，具有低功耗和低失调误差特性。低噪声性能和低毛刺使其适合在多种终端系统中使用。



ZJC2541-18采用多功能三线式接口，并且与SPI、QSPI、MCU和DSP接口标准兼容。



ZJC2541-18上电默认输出电压0 V；


产品特性

  • 18位分辨率

  • 2.7 V至5.5 V单电源供电

  • 1 µs建立时间

  • 上电输出：

    ZJC2541-18/16/14：0 V


  • 低毛刺: 1 nV-s

  • 低噪声频谱密度：11 nV/√Hz

  • 低增益温度漂移：0.05 ppm/℃

  • 低功耗：供电电流120 µA

  • 封装: SOIC-8 / MSOP-10 / DFN-10

  • 工作温度范围：-40 ℃ 至 125 ℃


应用

医疗仪器

自动化测试

精密仪器

精密控制设备


典型应用图




引脚配置
