TMC2300-LA驱动芯片步进电机低压锂电池光学调焦提供FAE
TMC2300-LA 是 TRINAMIC 公司推出的一款高性能低压步进电机驱动芯片，专为电池供电设备和低功耗应用设计。它集成了多种先进功能，适用于便携式设备、消费电子、医疗设备等场景。
电子元器件
功能特点
TMC2300-LA 是 TRINAMIC 公司推出的一款高性能低压步进电机驱动芯片，专为电池供电设备和低功耗应用设计。它集成了多种先进功能，适用于便携式设备、消费电子、医疗设备等场景。
关键技术：MicroPlyer™（微步插值器） CoolStep™（电流节能控制） StealthChop2™（静音斩波模式） StallGuard4™
主要参数
| 参数项 (Parameter) | 值/说明 (Value/Description) |
| 轴数 (Axes) | 1 |
| 电机供电电压 (Motor Supply) | 2…11V |
| 微步数 (Microsteps) | 1…256 |
| 步进/方向接口 (Step/Dir) | 支持 (Yes) |
| UART 接口 (UART) | 支持 (Yes) |
| MicroPlyer™ (微步插值器) | 支持 (Yes) |
| CoolStep™ (电流节能控制) | 支持 (Yes) |
| StealthChop2™ (静音斩波模式) | 支持 (Yes) |
| StallGuard4™ (无传感器负载检测) | 支持 (Yes) |
| 相电流有效值 (Phase Current, RMS) | 1.2A |
| 封装 (Package) | QFN20 (3x3) |
核心特点
高性能驱动
支持 2-phase 步进电机，电流高达 1.4A RMS（峰值 2A）。
内置 256 微步细分，实现平滑运动控制。
静音与节能
采用 StealthChop2™ 技术，实现超静音运行。
SpreadCycle™ 技术 提供高动态运动性能，同时优化能效。
集成保护功能
过流保护（OCP）、过热保护（OTP）、欠压保护（UVLO）。
短路保护和开路检测，确保系统可靠性。
通信接口
支持 UART 接口，方便与主控芯片（如 STM32、ESP32 等）连接。
可通过 UART 配置参数（如电流、微步、模式等）。
主要功能
运动控制模式
支持 速度模式 和 位置模式，满足不同应用需求。
内置 斜坡发生器，实现平滑加减速。
电流控制
通过 UART 配置电机相电流，优化电机性能。
支持 CoolStep™ 技术，动态调整电流以降低功耗。
诊断与反馈
提供 负载检测 和 失步检测 功能，实时监控电机状态。
支持 StallGuard2™ 技术，实现无传感器堵转检测。

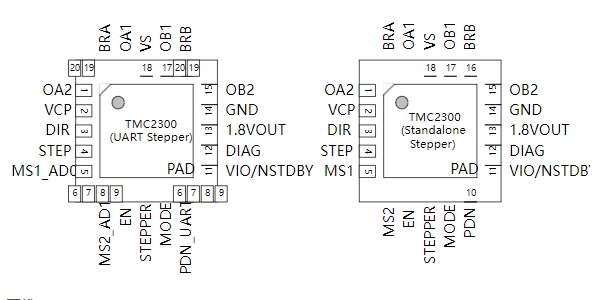

引脚配置

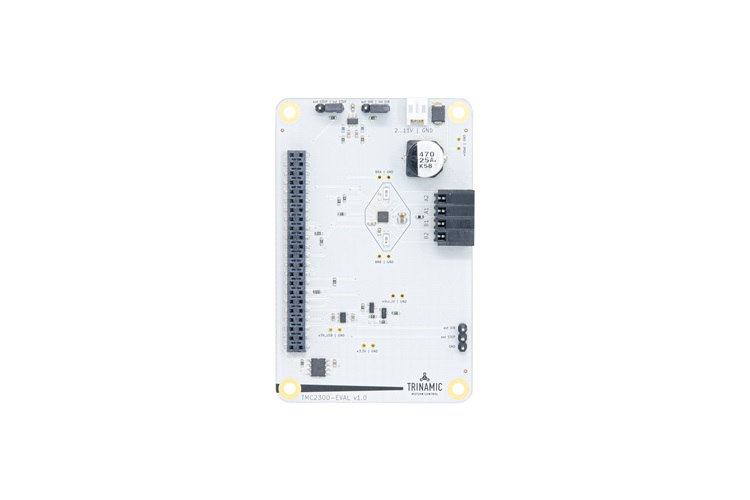

原理图
