ZJA3676是通用、单位增益差动放大器，非常适合于对功耗及性能有高要求的应用。它具备优于104 dB的共模抑制比 (CMRR) 和500 kHz的带宽但供电电流仅需330 µA。ZJA3676的共模电压输入范围延展到2倍于其供电电压，使其特别适合于低供电电压情况下的高压信号调理。

独特的设计使其可以在上电、掉电的情况下均可以耐±65 V电压，从而可以保护后续电路和整个系统。除此之外，ZJA3676还提供了片上过温保护功能，以应对可能的恶劣工作环境或突发状况。当芯片结温达到150℃时，自动触发过温保护，芯片进入关断模式，电源电流大幅度降低，运放的输入输出管脚呈高阻状态。当结温降到130℃时，芯片重新启动，进入正常工作状态。

ZJA3676可以工作在很宽的供电电压范围，双电源从±1.35 V至±18 V，单电源从2.7 V至36 V。ZJA3676具有MSL1额定性能，符合最严格的组装工艺标准。在-40℃至+125℃的额定温度范围内提供性能保证，适合要求最严苛的工作环境。

产品特性

• 高可靠性：

  输入保护至±65 V（掉电及上电状态）

  过温自保护功能

• CMRR：104 dB min

• CMRR温漂：02 ppm/°C max

• 高精度：

  失调电压：100 µV max

  失调电压漂移：0.5 µV/℃

  增益误差：15 ppm max

  增益温漂：0.3 ppm/℃ max

• 宽输入范围：电源轨的2倍(G=0.5)

• 带宽：800 kHz(G=0.5)

• 供电电流：每路330 µA

• 单/双电源供电：2.7 V至36 V

• 额定工作温度范围：-40℃至125℃

应用

锂电池化成、分容

通信系统

工业控制

数据采集

仪器仪表

传感器信号调理

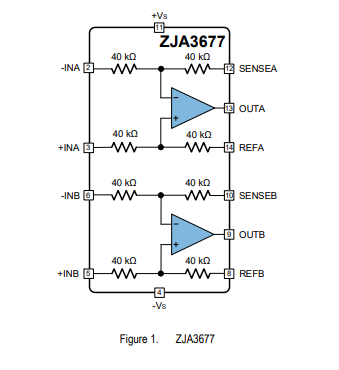

典型应用

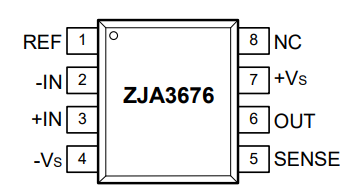

引脚配置
