ZJA3101是一款宽带全差分或单端输入差分输出放大器。放大器的增益由两对匹配的电阻器设置。ZJA3101用于驱动各种差分输入ADC或用于驱动长线负载的简单运算放大器相比,具有显著的进步。
ZJA3101提供了-3 dB的55 MHz带宽，仅消耗2 mA电源电流。它消除了高性能高速ADC通常需要的BALUN，在输入电压和电流偏移方面实现了出色的低频和直流精度。差分输出的共模电平可通过VOCM引脚进行控制，宽工作范围可达距任一轨道1 V以内，可以轻松地对用于驱动单电源差分输入ADC的输入信号进行电平移位。这些特性的结合也使ZJA3101成为高性能SAR ADC和∑-ΔADC的理想驱动器，充分满足ADC的大采样电容所需的直流精度和快速建立时间。
ZJA3101可以作为差分线路驱动器，用于低成本双绞线或同轴电缆上的高速信号。供电范围宽非常适合各种通用场景，如模拟或数字视频信号。外部反馈网络可以被优化以提升信号的高频成分，以便适配信道的低通滤波特点。与分立线路驱动器解决方案相比，ZJA3101显著节省成本，提高性能，并减少面积。
ZJA3101有8引脚SOIC/MSOP和16引脚QFN封装，可在-40℃至+125℃的扩展工业温度范围内运行。
产品特性
宽电源范围：3 V至15 V
低功率：2 mA
高带宽：55 MHz
低输入失调电压：
80 µV max（B级）
150 µV max（-40℃至+125℃, B级）
低输入失调电流：70 nA max
低噪声：4.1 nV/√Hz（f=100 kHz）
宽输入共模范围：(-VS)- 0.4 V至(+VS)-1 V
宽输出共模控制：(-VS)+1 V至(+VS)-1 V
轨对轨输出
低谐波失真：-138 dBc HD2; -140 dBc HD3 @ 1 kHz
应用
便携式电子设备
低功耗差分ADC转换器
过程控制
单端输入至差分输出转换器
差动缓冲器
医学影像

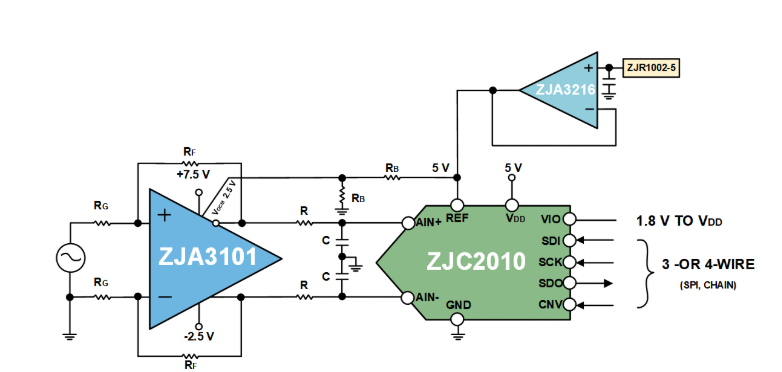

典型应用

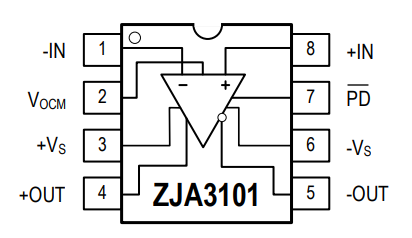

引脚配置
