MS5221/MS5221M是一款12bit单通道输出的电压型DAC，接口采用三线串口模式，可以兼容SPI、QSPI接口。MS5221/MS5221M数据有16bit，包括控制字节，和12bitDAC数据。
MS5221/MS5221M电源范围是2.7V到5.5V。内部集成电阻串分压输出接到一个AB类输出、轨到轨输出放大器，其增益是6dB放大输出。输出驱动放大器提高了稳定性且降低了建立时间。
MS5221 采用SOP8 封装，MS5221M采用MSOP8封装。

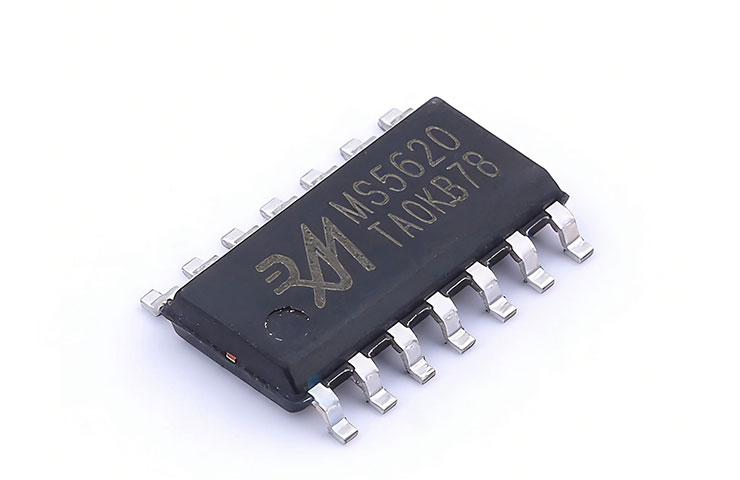

MS5620 是一个四通道、串行 8 位电压输出数模转换器(DAC)，具有高阻抗缓冲基准输入。该 DAC的电压输出范围从参考电压的 1 倍或 2 倍到地之间，而且保证是单调的。因为芯片工作在 3V∼ 5V 的单电源电压下，所以简单易用。芯片的上电复位功能能够确保可重复的启动条件。数字控制是通过与 CMOS 工艺兼容的三线串行总线来实现的，易于和工业标准的微处理器或微控制器接口。
11 位命令字由 8 位数据位、2 位 DAC 通道选择位以及 1 位范围控制位组成。范围控制位使DAC 的电压输出范围是参考电压的 1 倍或 2 倍。该 DAC 有两级锁存器，允许写入一组完整的数据，然后 LDAC 控制所有的 DAC 输出同时更新。数字输入带有施密特触发器，有一定的抗噪声能力。
MS5620 的小尺寸封装使得模拟功能的数字控制可以应用在对空间面积要求比较苛刻的场合，可以在-40°C∼85°C 温度范围内工作，而且不需要外部修调。

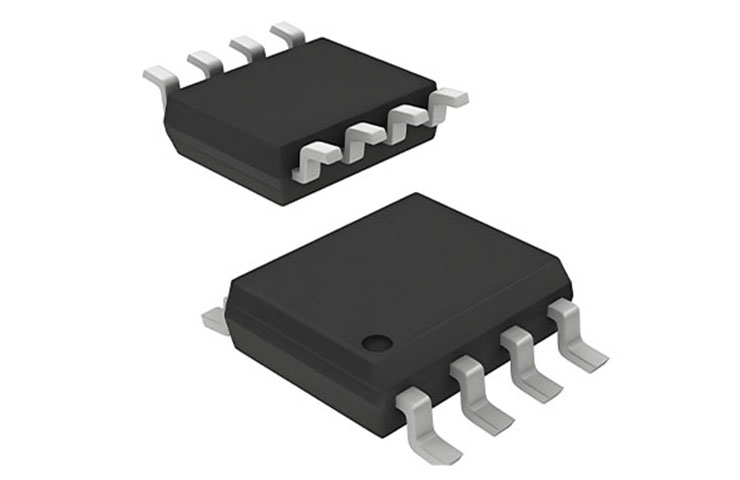

MS52531 是一款单通道、16 位、串行输入、电压输出的数模转换器，采用 2.7V 至 5.5V 单电源供电，输出范围为0V 至 VREF-1LSB。工作温度范围为-40°C 至+125°C。
MS52531 具有无缓冲输出、低建立时间、低失调误差、低噪声以及低毛刺特性，使其适用于多种终端系统。

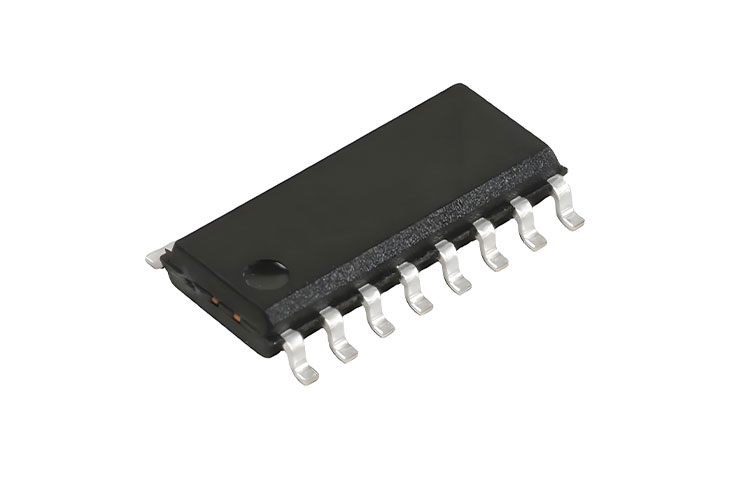

MS5614/MS5614T 是一款 12bit 四通道输出的电压型 DAC，接 口 采 用 四 线 串 口 模 式 ， 可 以 兼 容 SPI 、 QSPI 串 口 。 MS5614/MS5614T 控制数据有 16bit，包括 DAC 地址，控制字节，和 12bit DAC 数据，电源范围是 2.7V 到 5.5V。电阻串输出接到一个 AB 类输出轨到轨 buffer，其增益是 6dB 放大输出，输出bufffer 提高了稳定性且降低了建立时间。MS5614/MS5614T 具有掉电模式，可以优化工作时的功耗。 MS5614 是 SOP16 封装，MS5614T 是 TSSOP16 封装。

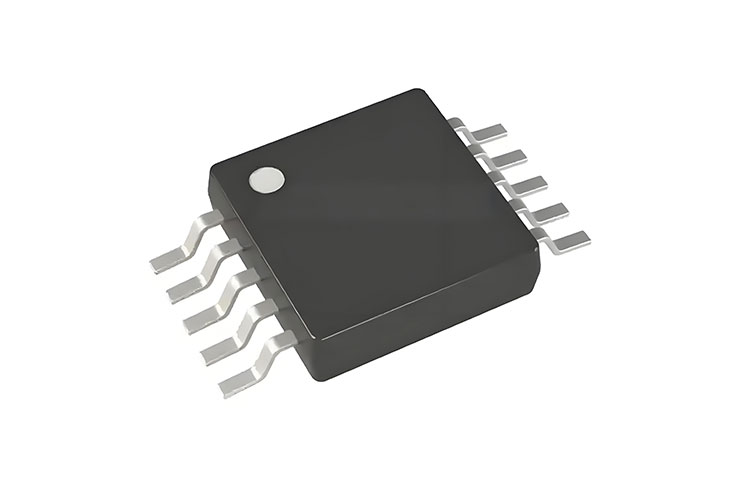

MS51572 是单通道、16bit、电荷再分配逐次逼近型模数转换器，采用单电源供电。
MS51572 包含一个低功耗、高速数据采样且无失码的真 16 位 SAR ADC 和一个内部转换时钟。
MS51572 使用通用的串口接口实现转换结果的接收，还包含低噪声、宽带宽、短孔径延迟的跟踪保持电路。SPI 接口还可以将多个 ADC 以菊花链的形式接在一个 3 线总线上。
MS51572 采用小型 MSOP10、DFN10 封装，工作温度范围为-40°C 到+125°C。

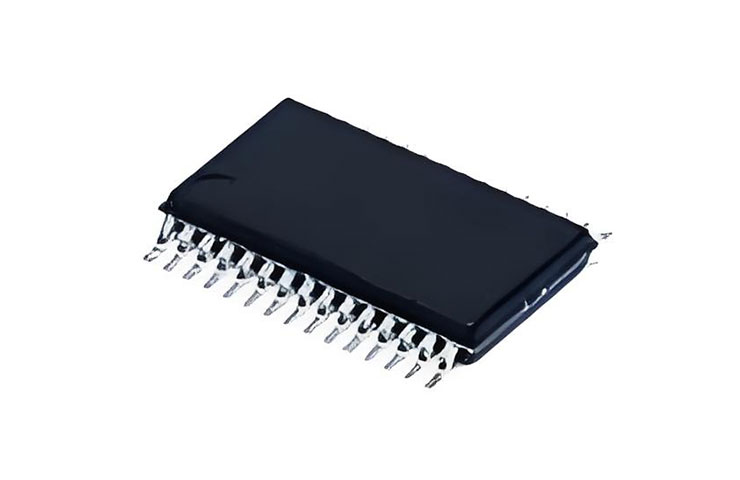

MSCA12010 是 一款 12 位 模数 转 换 器， 有4/8/12/16 四种多通道型号。它是基于电容电荷再分配实现数据处理的，具有 2.7V 到 5.25V 的模拟电源供电范围和 1.7V 到 5.25V 的 I/O 接口电源供电范围，便于串行接口CS和 SCLK 与微处理器相连。通过 SCLK 可进行串行数据输入/输出以及数据转换。在CS下降沿可对输入信号进行采样。通过SDI 可配置为自动模式，或者配置为手动模式选择下一个通道有两种输入范围（0V到VREF和0V到2×VREF）可选，以及四个可独立配置的GPIO端口。每个通道可以设置两个报警阈值。MSCA12010有省电功能，在低转换速度时可以更省电。

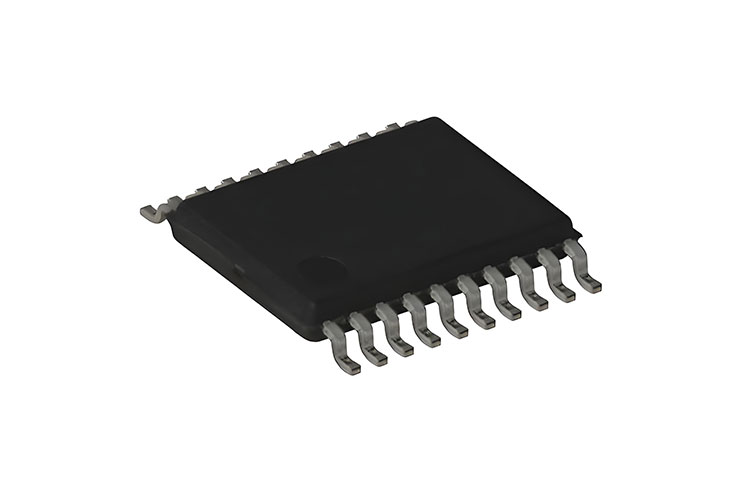

MS5046T/MS5047T/MS5048T/MS5048N 是适合高精度、低成本测量应用的 16bit 模数转换器。其内部集成低噪声可编程增益放大器、高精度 Δ-Σ 模数转换器和内部振荡器。MS5047T、MS5048T、MS5048N 内部还集成低温漂基准和两路匹配的可编程电流源。MS5048T/MS5048N支持四路差分输入 ，MS5047T 支持两路差分输入 ，MS5046T 支持单路差分输入。此外，MS504XT 系列芯片还集成传感器检测 Burnout 电流源和偏置电压产生器。
MS5046T 采用 TSSOP16 封装，MS5047T 采用 TSSOP20封装 ，MS5048T 采 用 TSSOP28 封装 ，MS5048N 采用QFN32 封装。

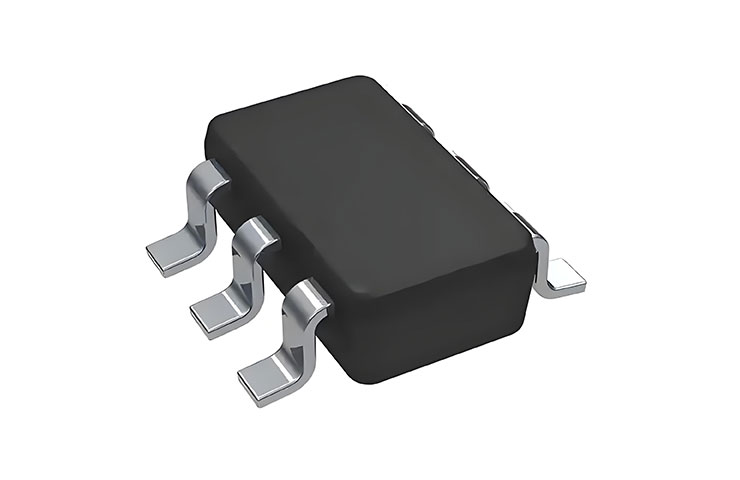

MS1100 是一款高精度16bit 模数转换器。内部集成2.048V 基准源，差分输入范围达到±2.048V。使用了 I2C兼容接口。电源电压范围为2.7V到5.5V。
MS1100 转换速率为15、30、60或240SPS，集成可编程增益放大器，增益最高可到 8 倍。在单次转换模式，MS1100 在转换结束后会自动进入省电状态，减小功耗。
MS1100 可用在高精度测量以及对空间、功耗有一定要求的应用场合中，如：手持仪器、工业控制和智能变送器。

MS5178 是 8 通道输入、12位高速、低功耗逐次逼近型 ADC。单电源供电，工作电压在 2.7V 到5.25V，最高吞吐速率可达1MSPS。 片选信号CSN 和串行时钟 SCLK 共同控制数据的采样和转换过程。CSN 下降沿开启输入信号的采样和转换。该芯片无流水线延迟。主时钟SCLK决定芯片的转换时间。通过配置控制寄存器，可选择输入电压范围（0V到VREF或0V至2×VREF），可设置输出编码模式（标准二进制或二进制补码）。可预设通道转换序列。低吞吐速率应用场景，可配置多种关断模式以节省功耗。

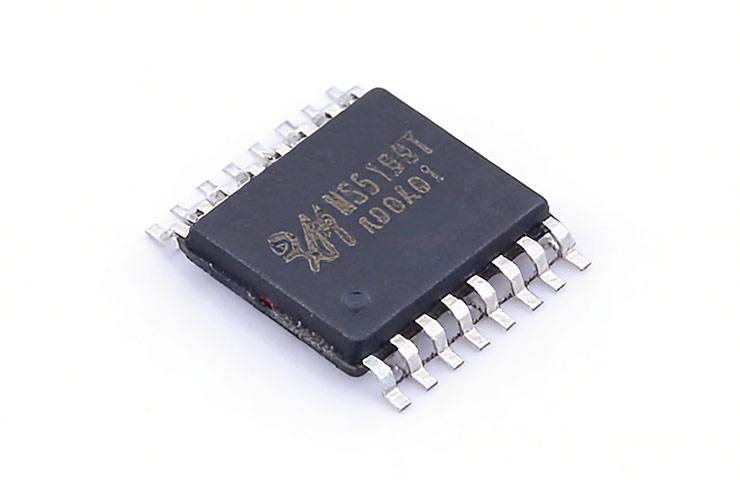

MS5198T/MS5199T 是一款适合高精度测量应用的低功耗、低噪声、三通道差分输入的 16bit/24bit 模数转换器。其内部集成了输入缓冲器、仪表放大器。当增益设置为 64，更新速率为 4.17Hz 时，均方根噪声为 10nV。其输出数据更新速率为 4.17Hz 到 470Hz。电源电压范围为 2.7V 到 5.25V，MS5198T/MS5199T 采用了 TSSOP16 封装。
