GS4580运算放大器
GS4580是一款单片双低噪声运算放大器。它是专门为音频系统设计的，以提高音调控制，它还可以用于前置放大器、工业测量工具和增益，和相位匹配的应用通道是强制性的。该集成电路具有内部频率补偿、低噪声、低失真、高增益和高带宽。
电子元器件
功能特点
GS4580是一款单片双低噪声运算放大器。它是专门为音频系统设计的，以提高音调控制，它还可以用于前置放大器、工业测量工具和增益，和相位匹配的应用通道是强制性的。该集成电路具有内部频率补偿、低噪声、低失真、高增益和高带宽。GS4580可以在高达±18V的双电源电压或高达36V的单电源电压下工作。
GS4580有DIP-8、SOIC-8和TSSOP-8封装。
特点：
大信号电压增益：典型值为110dB
低输入噪声电压：0.7μVRMS（RIAA）典型
宽增益带宽产品：10KHz时为15MHz典型
低失真：0.0005%典型
回转速率：典型值为7V/μs
主要参数
| 属性 | 参数值 |
| 通道 | 2 |
| 工作电压 | 4~36 |
| 增益带宽(Mhz) | 15 |
| 压摆率(V/μs) | 7 |
| 通道静态电流 | 4mA |
| 输入偏置电流 | 150nA |
| 输入失调电压(mV) | 3mV |
| Noise@1KHzTyp(nV/ √Hz) | / |
| 轨到轨输入/输出 | N/N |
| 工作温度 | -40℃~+85℃ |
| 单电源 | 2V~18V |
| 双电源(Vee~Vcc) | -18V~18V |

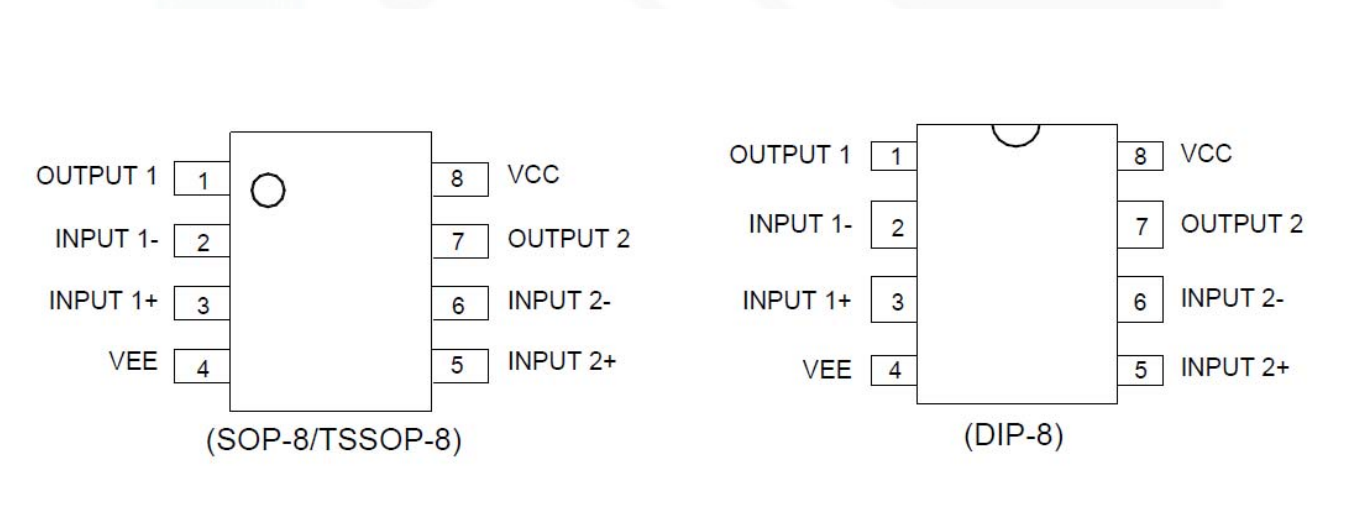

引脚配置
应用领域
