LM358H-SR 1MHz高压双极运算放大器
LM321H/358H/324H 系列运算放大器在 5V 供电时，具有 1MHz 的高增益带宽积、0.2V/μs 的压摆率和 250μA 的静态电流。LM321H/358H/324H 系列专为在低电压、低噪声系统中实现最佳性能而设计。
电子元器件
功能特点
核心参数
供电范围：单电源 3V~36V，双电源 ±1.5V~±18V
交流特性：增益带宽积 1MHz（典型值），压摆率 0.2V/μs
直流特性：输入失调电压最大 5mV，输入偏置电流典型 20nA，单通道静态电流典型 250μA
输出能力：输出摆幅覆盖 0V 至 Vcc-1.5V，灌 / 拉电流最大 60mA
工作温度：-25℃ ~ +85℃
典型应用
对讲机、电池管理系统、传感器信号放大、求和运算电路、振荡器、便携式电子设备等。
主要参数
| 属性 | 参数值 |
| 放大器数 | 2 |
| 增益带宽积(GBW) | 1MHz |
| 输入失调电压(Vos) | 5mV |
| 输入失调电压温漂(Vos TC) | 7uV/℃ |
| 压摆率(SR) | 200V/ms |
| 输入偏置电流(Ib) | 20nA |
| 输入失调电流(Ios) | 5nA |
| 共模抑制比(CMRR) | 70dB |
| 输出电流 | 40mA |
| 单电源电压 | 3V~36V |
| 静态电流(Iq) | 250uA |

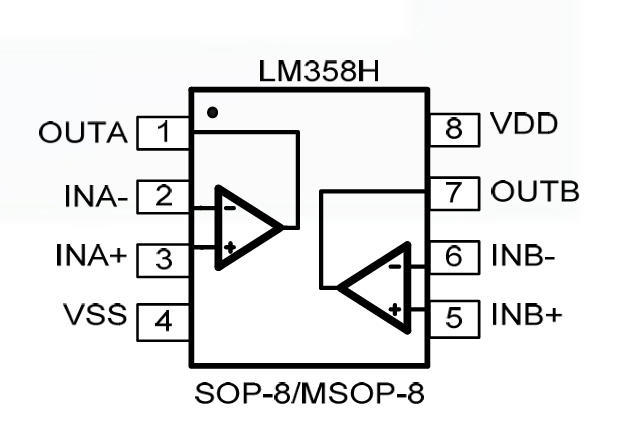

LM358 封装图
