GS4558运算放大器
GS4558由两个高性能运算放大器组成。该集成电路具有高增益、低等效输入噪声的特点电压高，输入电阻高，通道分离性好，工作电压和内部频率范围宽补偿。可在±18V的最大供电电压下工作，也可单电源最高可达36V。
电子元器件
功能特点
GS4558由两个高性能运算放大器组成。该集成电路具有高增益、低等效输入噪声的特点电压高，输入电阻高，通道分离性好，工作电压和内部频率范围宽补偿。可在±18V的最大供电电压下工作，也可单电源最高可达36V。
GS4558提供DIP-8和SOP-8封装。
产品特点
整机内部频率补偿
大信号电压增益:100dB
放大器之间的增益和相位匹配
增益带宽积(10kHz): 5.5MHz
兼容MC1458引脚到引脚
主要参数
| 属性 | 参数值 |
| 通道 | 2 |
| 工作电压 | 4~36 |
| 增益带宽(Mhz) | 5.5 |
| 压摆率(V/μs) | 1.8 |
| 通道静态电流 | 2.5mA |
| 输入偏置电流 | 70nA |
| 输入失调电压(mV) | 5mV |
| Noise@1KHzTyp(nV/ √Hz) | 10 |
| 轨到轨输入/输出 | N/N |
| 工作温度 | -40℃~+85℃ |
| 单电源 | 2V~36V |
| 双电源(Vee~Vcc) | -18V~18V |

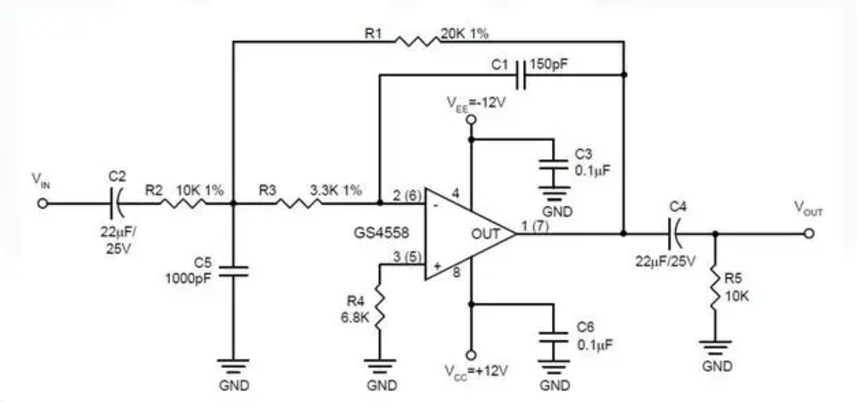

应用与曲线
引脚配置
应用领域
