GS8054运算放大器
GS8054(四端)是轨对轨输出电压反馈放大器，具有易于使用和低成本的特点。它们具有当前反馈放大器中常见的带宽和斜率。所有放大器都具有宽输入共模电压范围和输出电压摆幅，使其易于在低至2.5V的单电源上使用。
电子元器件
功能特点
GS8051/1N(单端)、GS8052/2N(双端)、GS8054(四端)是轨对轨输出电压反馈放大器，具有易于使用和低成本的特点。它们具有当前反馈放大器中常见的带宽和斜率。所有放大器都具有宽输入共模电压范围和输出电压摆幅，使其易于在低至2.5V的单电源上使用。尽管成本低廉，但GS805X系列提供了出色的整体性能。它们提供高达250MHz的宽带宽(G=+1)，以及高达52MHz的0.1dB平坦度(G=+2)，并提供典型的低功率2.8mA/放大器。GS805X系列具有低失真度和快速稳定性，非常适合缓冲高速A/D或DIA转换器。GS8051/2N具有一个电源禁用功能，可将电源电流降低至50ua。这些功能使GS8051/2N非常适合尺寸和功率至关重要的便携式和电池供电应用。所有这些都指定在扩展的-40'C至+127°C温度范围内。
应用程序
计算机成像
光电二极管预放大器
DVD/CD
过滤器
专业摄像机和摄像机
手套套装
基站
A-to-D Driver
主要参数
| 属性 | 参数值 |
| 通道 | 4 |
| 工作电压 | 2.5~5.5 |
| 增益带宽(Mhz) | 250 |
| 压摆率(V/μs) | 151 |
| 通道静态电流 | 2800pA |
| 输入偏置电流 | 1pA |
| 输入失调电压(mV) | 8mV |
| Noise@1KHzTyp(nV/ √Hz) | 4.9 |
| 轨到轨输入/输出 | N/Y |
| 工作温度 | -40℃~+125℃ |
| 单电源 | 2.5V~5.5V |
| 共模抑制比(CMRR) | 62dB |

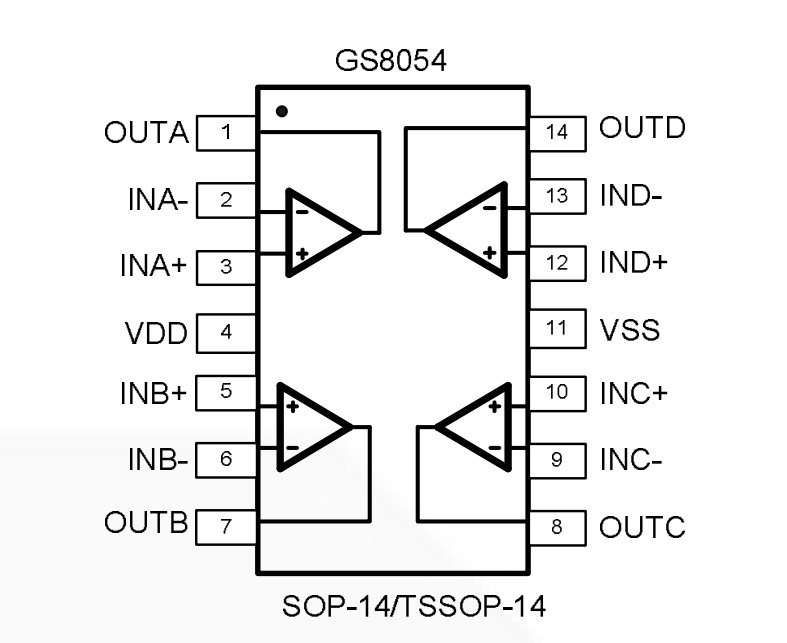

引脚配置
应用领域
