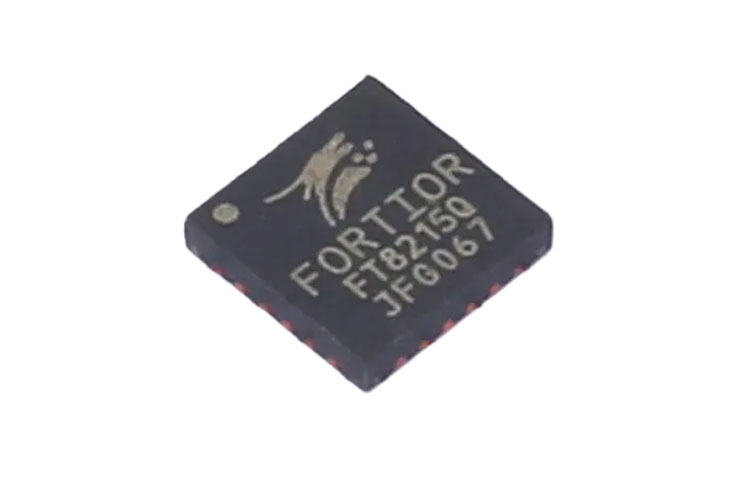

FT8215Q 无传感器FOC控制直流无刷马达驱动芯片

FT8215Q是一款三相、无传感器FOC控制直流无刷马达驱动IC，内置驱动MOS。芯片高度集成电机控制所需部件，所需外围元器件少，噪声低，电机转矩脉动小。内置EEPROM，可配置客户电机参数、启动和调速方式。调速接口可选择PWM、模拟输入、I2C调节电机转速，集成转速指示功能，可通过FG引脚或I2C接口实时读取电机转速。速度控制方式可选择恒转速、恒电流和开环控制，具有电机转速指示功能，集成过流、欠压、过温、堵转等多种保护模式，睡眠电流40uA。

样品申请

功能特点

应用场景

落地扇、散热风扇等

特性

■ 无传感器磁场定向控制（FOC），减小电机噪声和振动

■ 恒转速、恒电流或开环控制模式

■ 模拟/PWM/I2C/CLOCK调速

■ I2C接口用于电机控制和状态回读

■ 静止状态支持初始位置检测启动

■ 支持顺逆风启动

■ Soft-On Soft-Off (SOSO)

■ 驱动电流：2A

■ 内置EEPROM，可配置电机参数、启动和调速方式

■ 可配置多段速度曲线

■ 堵转保护

■ 过流保护

■ 缺相保护

■ 正、反转自由切换

■ 可配置电机转速指示或堵转

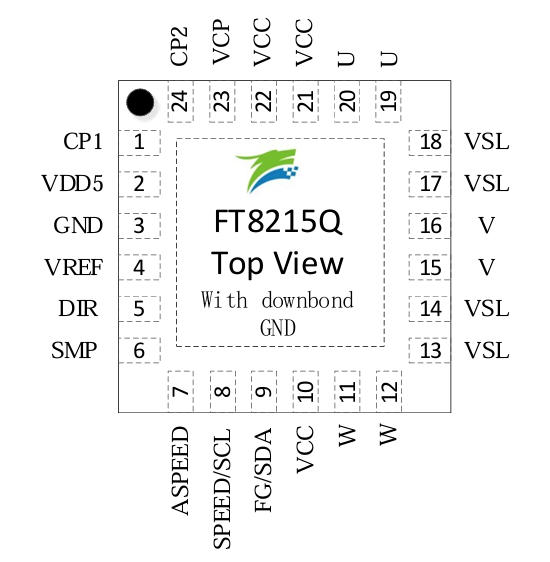

封装

QFN24

主要参数

属性	参数值
商品目录	无刷直流(BLDC)电机驱动芯片
集成FET	是
输出电流	2A
峰值电流	3A
工作电压	5V~18V
导通电阻	220mΩ
接口类型	I2C
工作温度	-40℃~+150℃
