TTP124-B08N-F304四通道触摸检测芯片带触觉反馈驱动IC
TTP124是一款基于电容感应原理设计的触摸芯片，提供稳定的“触摸按键”检测输出及H桥驱动功能，可实现触觉反馈效果。该芯片可广泛应用于需要替代传统按键的场景，支持通过介质（如玻璃、亚克力等）隔离保护实现触摸功能。其低功耗、宽工作电压范围（2.4~5.5V）及抗干扰特性使其适用于直流或交流供电系统。芯片提供4个触摸输入通道及4个直接输出端口。
电子元器件
功能特点
特点
工作电压: 2.4~5.5V
待机模式电流（无负载）:
@VDD=3.3V: 典型值7μA，最大值14μA
@VDD=5.0V: 典型值14μA，最大值28μA
可靠的上电复位（POR）及低电压复位（LVR）功能
触摸响应时间（最小值@VDD=5.0V）:
检测模式: 48ms
待机模式: 160ms
灵敏度调整方式:
通过外部电容CS0统一调节（1~47nF）
各通道独立调节（CTX: 1~50pF）
自动校准功能: 上电后4秒内每62.5ms刷新参考值，若4秒内无触摸或4秒后仍未触摸，校准周期切换为1秒。
内置H桥驱动器: 支持LRA/ERM振动器，提供加速与减速（主动刹停/自然刹停）功能。
ACC功能: 内置多样化ACC波形，支持客户自定义波形。
主要参数
| 参数 | 符号 | 条件 | 值 | 单位 |
| 工作温度 | TOP | - | -40~+85 | °C |
| 存储温度 | TSTG | - | -50~+125 | °C |
| 电源电压 | VDD | Ta=25°C | VSS-0.3~VSS+5.5 | V |
| 输入电压 | VIN | Ta=25°C | VSS-0.3~VDD+0.3 | V |

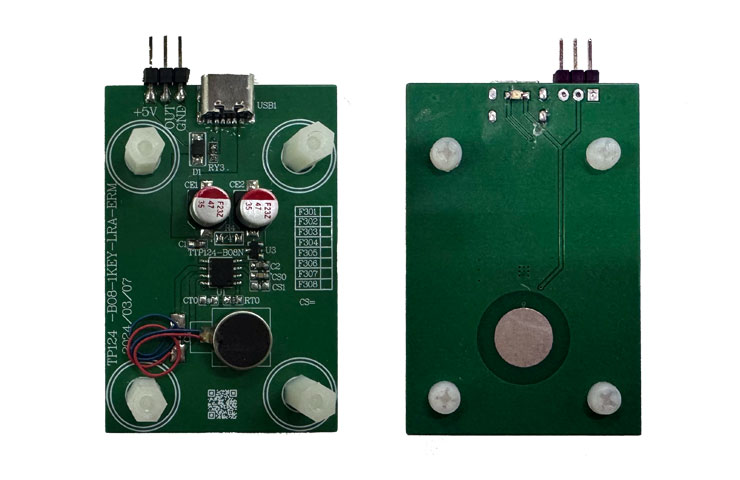

演示板演示
