TTP224N-BSBN四键触摸电容式感应芯片
TTP224-BSB/TTP224N-BSB TonTouch™ 是一款专为触摸面板控制设计的电容式感应芯片。该器件内置稳压器，可为触摸传感器提供稳定的检测方式，适应多样化的环境条件。用户界面通过非导电介电材料实现控制，主要应用于替代机械开关或按钮。此专用标准产品（ASSP）可独立处理4个触摸按键，并提供4个直接输出引脚。
电子元器件
功能特点
特性
工作电压：2.4 V 至 5.5 V
内置稳压器
工作电流（@VDD=3V 无负载）：
低功耗模式：典型值 2.5 μA
快速模式：典型值 9.0 μA
响应时间（@VDD=3V）：
TTP224-BSB：快速模式约 100 ms，低功耗模式约 200 ms
TTP224N-BSB：快速模式约 60 ms，低功耗模式约 160 ms
灵敏度调节：通过外部电容（0~50 pF）独立调节每个触摸按键的灵敏度
模式选择：通过引脚（LPMB）选择快速模式或低功耗模式
输出配置：
支持直接模式或切换模式
可选 CMOS 输出或开漏输出（通过 TOG/AHLB/OD 引脚配置）
支持高电平有效或低电平有效
最大导通时间：通过引脚（MOTO）配置为 16 秒或无限时长
上电稳定时间：约 0.5 秒（期间禁止触摸按键，功能暂不可用）
自动校准：
持续自动校准，未触摸按键时重新校准周期约为 4.0 秒
主要参数
| 参数 | 符号 | 条件 | 额定值 | 单位 |
| 工作温度 | Top | - | -40°C ~ +85°C | °C |
| 存储温度 | TSTC | - | -50°C ~ +125°C | °C |
| 电源电压 | VDD | Ta=25°C | VSS-0.3 ~ VSS+6.0 | V |
| 输入电压 | VIN | Ta=25°C | VSS-0.3 ~ VDD+0.3 | V |
| 人体模式抗静电 | ESD | - | 5 | kV |

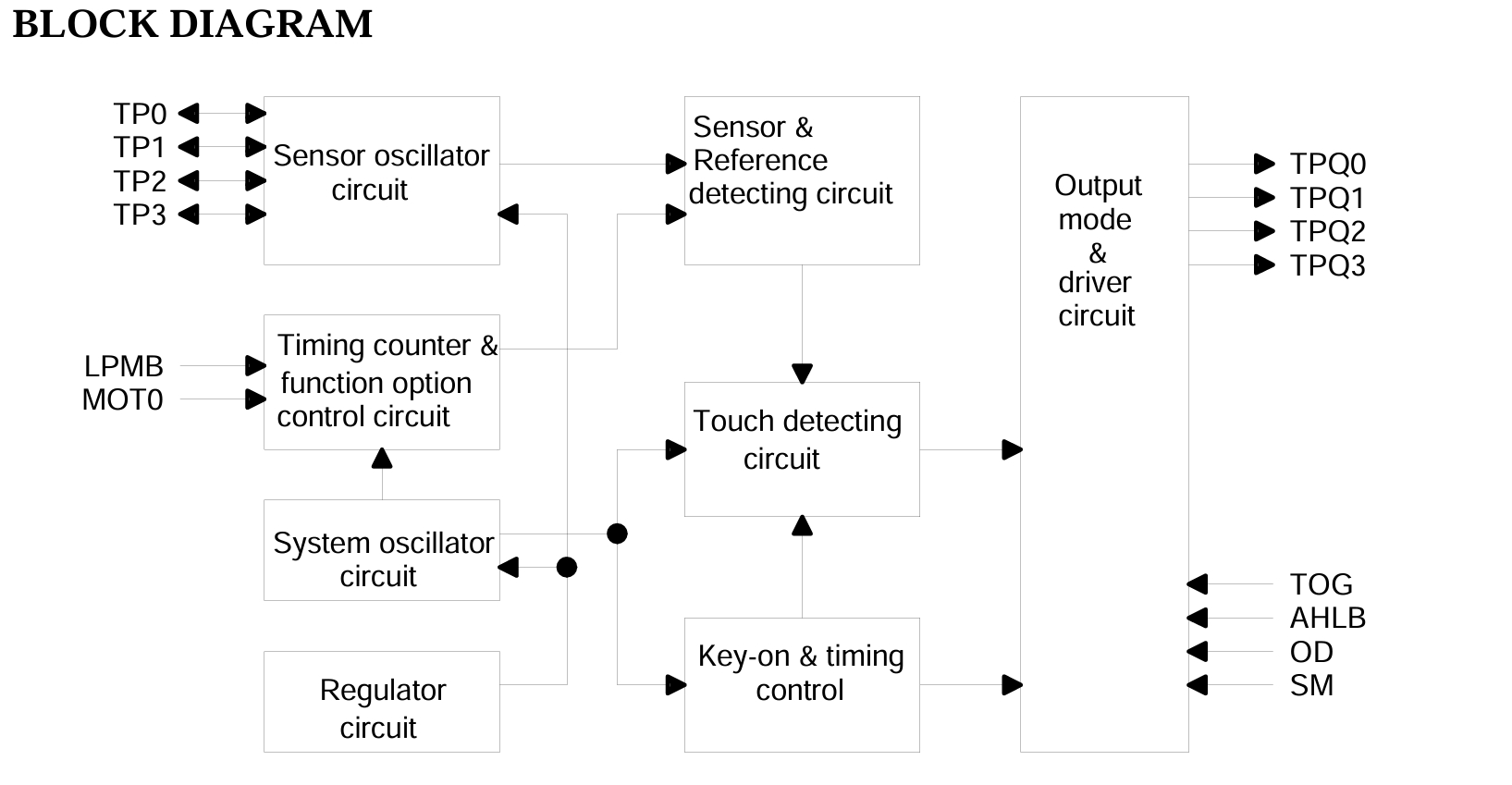

方块图
