ZJC2012是一款低噪声、低功耗、16位伪差分输入逐次逼近型模数转换器(SAR ADC)，具备250 kSPS吞吐率，封装小，易使用，可降低系统的功耗和复杂性，实现高密度设计。

ZJC2012需要5 V电源供电，对IN+与IN-之间的模拟输入电压进行采样，范围从0 V至+VREF(VREF范围为0.5 V至VDD)。ZJC2012基准电压由外部提供，独立于电源电压。利用独立VIO引脚ZJC2012可与1.8 V，2.5 V，3.3 V和5 V逻辑兼容。此器件提供一个SPI兼容串口，也支持菊链操作以实现多个器件串行级联。

ZJC2012分10引脚MSOP/DFN和8引脚MSOP封装，工作温度范围为-40℃至+85℃。它与业界经典产品管脚兼容。

产品特性

• 伪差分16位，无失码

• 吞吐率：250 kSPS

• INL：±1.25 LSB典型值

• DNL：±0.75 LSB典型值

• 动态范围：92.5 dB

• 信纳比(SINAD)：91.5 dB典型值在1 kHz

• 谐波失真(THD)：-103 dB典型值在1 kHz

• 伪差分输入范围：0 V-VREF

• 触发后无延迟响应

• 单电源供电：5 V

• 逻辑电平支持：1.8 V/2.5 V/3 V/5 V

• 封装：MSOP-10/MSOP-8/DFN-10

• 静态电流： 2 nA典型值；50 nA最大值

• 工业温度范围：-40℃至85℃

应用

医疗仪器

自动化测试

精密仪器

精密数据采集

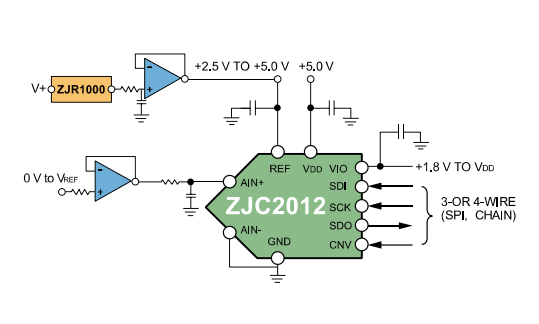

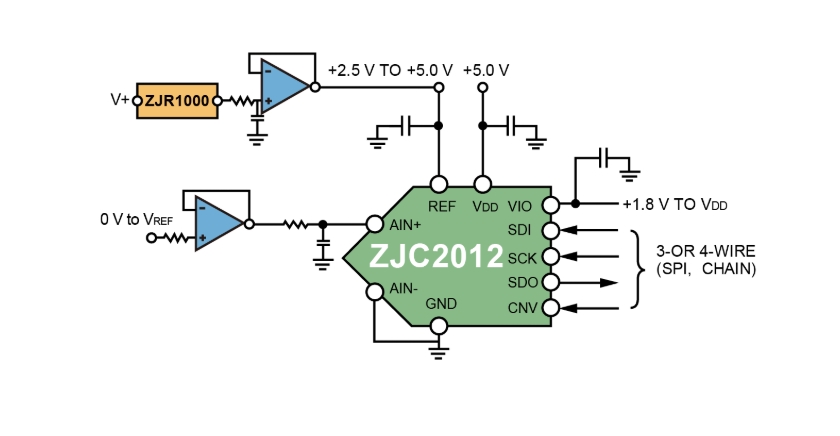

典型应用

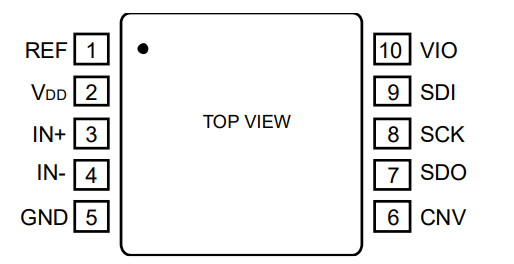

引脚配置
