ZJA3628精密、低噪声仪表放大器可以在使用一个电阻的情况下设置增益范围从1到10,000。

ZJA3628采用经典的三运放结构，可以提供高共模抑制比(当增益为10时达到93 dB以上)，从而可以在大的外界干扰情况下对有用信号准确放大。这在精密信号采集、桥式电路、热电偶及医疗信号采集中经常会遇到的情形。

ZJA3628具备精密的直流特性和快速的交流特性。其输入失调电压低于125 µV，漂移温度系数典型值为0.3 µV/℃，输入偏置电流在0.5 nA以内，从而可以极大的简化系统校准成本。它在1 kHz的噪声为8 nV/√Hz，当增益为1时，0.1至10 Hz的噪声为2 µVP-P，使其非常适合精密电路的第一级放大。在增益为10时，ZJA3628的带宽为625 kHz、压摆率为2 V/µs及0.01 %建立时间6.3 µs，使其可以用于精密多通道切换的数据采集系统。ZJA3628在-40 ℃ 至+85 ℃的宽温度范围内保证性能。它最高供电电压达到±18 V，最低可以到±2.4 V。ZJA3628则是G=1+50 kΩ/RG。

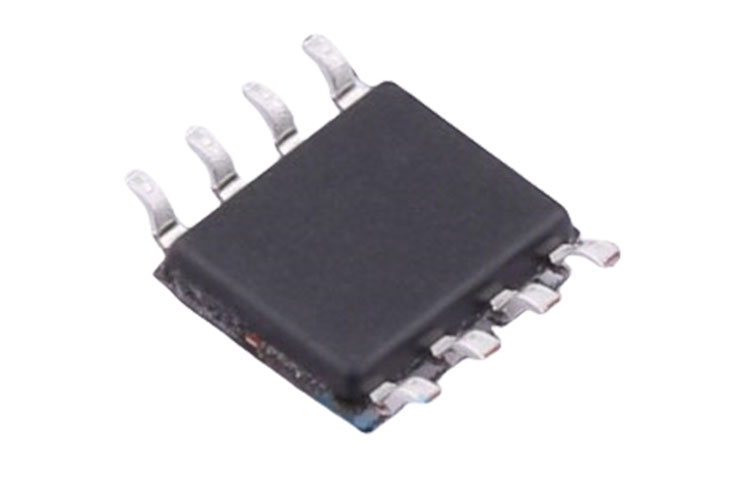

ZJA3628封装形式为8引脚SOIC。

产品特性

• 一个外接电阻设置增益范围从1到10,000

• 高共模抑制比：93 dB min(G=10时)

• 低输入失调电压：125 µV(最大值)

• 低输入失调电压漂移：0.3 µV/℃

• 低输入偏置电流：0.5 nA(最大值)

• 低输入电压噪声：8 nV/√Hz

• 低频噪声：1.2 μVP-P(0.1至10 Hz, G=1）

• 带宽：625 kHz(G=10时）

• 供电电流：3.3 mA

• 供电电压：±2.4 V至±18 V

• 宽温度范围：-40 ℃至85 ℃

应用

心电监护设备

桥式电路等传感器信号调理

工业控制

精密数据采集

仪器仪表

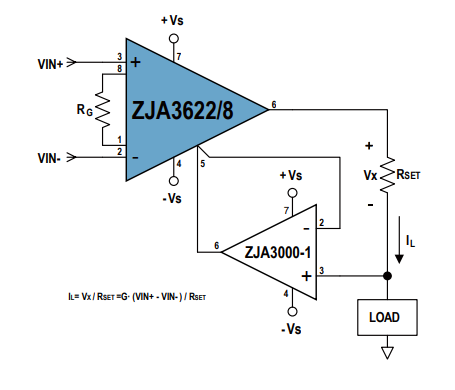

典型应用

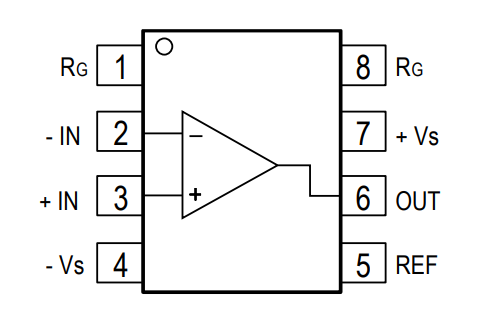

引脚配置
