ZJA3622精密低噪声仪表放大器
可替代型号( AD620A LT1920 INA129A)
ZJA3622精密、低噪声仪表放大器可以在使用一个电阻的情况下设置增益范围从1到10,000。
ZJA3622采用经典的三运放结构,可以提供高共模抑制比(当增益为10时达到93 dB以上),从而可以在大的外界干扰情况下对有用信号准确放大。这在精密信号采集、桥式电路、热电偶及医疗信号采集中经常会遇到的情形。
ZJA3622具备精密的直流特性和快速的交流特性。其输入失调电压低于125 µV,漂移温度系数典型值为0.3 µV/℃,输入偏置电流在0.5 nA以内,从而可以极大的简化系统校准成本。它在1 kHz的噪声为8 nV/√Hz,当增益为1时,0.1至10 Hz的噪声为2 µVP-P,使其非常适合精密电路的第一级放大。在增益为10时,ZJA3622的带宽为625 kHz、压摆率为2 V/µs及0.01 %建立时间6.3 µs,使其可以用于精密多通道切换的数据采集系统。ZJA3622在-40 ℃ 至+85 ℃的宽温度范围内保证性能。它最高供电电压达到±18 V,最低可以到±2.4 V。ZJA3622的增益设定为G=1+49.4 kΩ/RG。

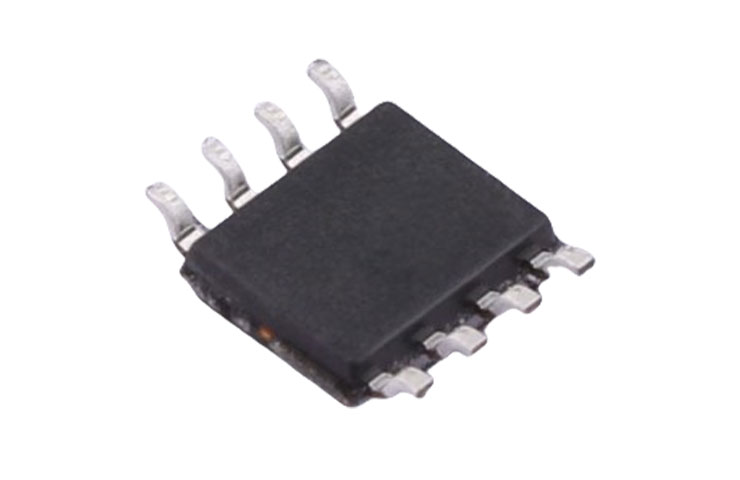

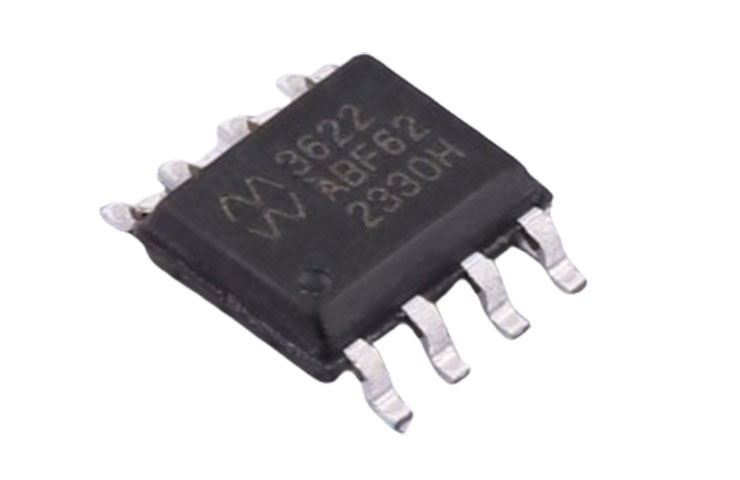

ZJA3622封装形式为8引脚SOIC。
产品特性
一个外接电阻设置增益范围从1到10,000
高共模抑制比:93 dB min(G=10时)
低输入失调电压:125 µV(最大值)
低输入失调电压漂移:0.3 µV/℃
低输入偏置电流:0.5 nA(最大值)
低输入电压噪声:8 nV/√Hz
低频噪声:1.2 μVP-P(0.1至10 Hz, G=1)
带宽:625 kHz(G=10时)
供电电流:3.3 mA
供电电压:±2.4 V至±18 V
宽温度范围:-40 ℃至85 ℃
应用
心电监护设备
桥式电路等传感器信号调理
工业控制
精密数据采集
仪器仪表

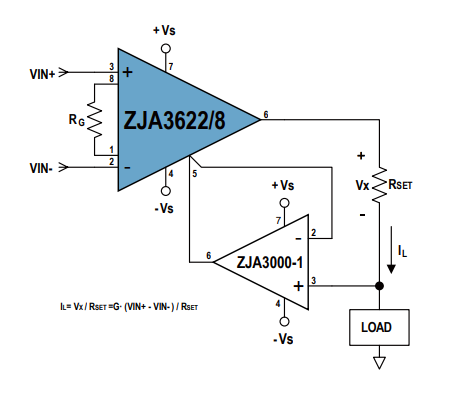

典型应用

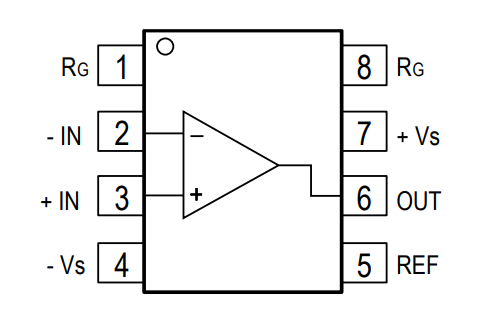

引脚配置
