ZJR1003系列精密电压基准源提供多种输出电压，具备微功耗及很低的温度系数和噪声。这非常适合于诸如精密仪器和测试设备等所需的高分辨率 (14位以上)数据采集应用。它们在-40°C至+125°C的宽温度范围内保证性能，可以满足工业及汽车等应用的要求。

ZJR1003系列产品低压差特性使其输入电压比输出电压高300 mV即可，可以简化应用的电源设计。它们的满载电源电流为130 µA，使其可以用于便携式设备且保证高性能。

ZJR1003为带隙电压基准源，经过优化的设计和出厂前微调后达到5 ppm/°C以内的温漂，且初始精度在±0.05 %以内。从而简化或者省略大部分应用的系统调整。

ZJR1003提供8引脚的SOIC及MSOP封装，与业界标准产品及ZJR1000管脚兼容。

产品特性

• 低噪声(0.1 Hz 到10 Hz)：6.0 µVP-P,2.5 V输出电压

• 低温度系数：5 ppm/℃ 最大

• 高初始精度：±0.05 %最大

• 静态电流：130 µA

• 休眠电流：3 µA

• 输入输出最低压差0.3 V

• 输入电压最高5.5 V

• 电压调整率：典型2 ppm/V, 最大10 ppm/V

• 负载调整率：典型1.5 ppm/mA, 最大10 ppm/mA

• 强负载驱动能力：最小16 mA

• 宽温度范围：-40 ℃ 至 125 ℃

• 滤波器选项，有助于降低高频噪声

• 与工业标准产品及ZJR1000管脚兼容

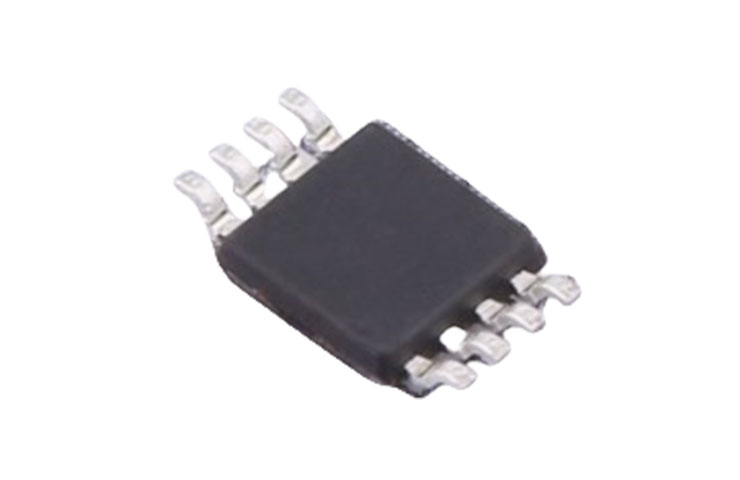

• 封装：SOIC-8，MSOP-8

应用

高精度数据转换电路

智能电网

工业控制

数据采集

精密仪器

光通信

医疗仪器

手持设备

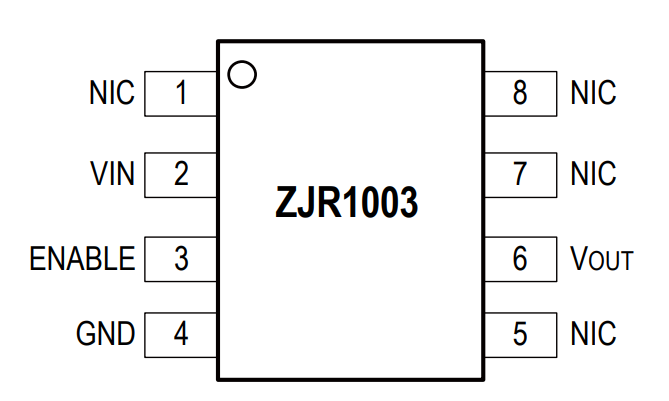

引脚配置

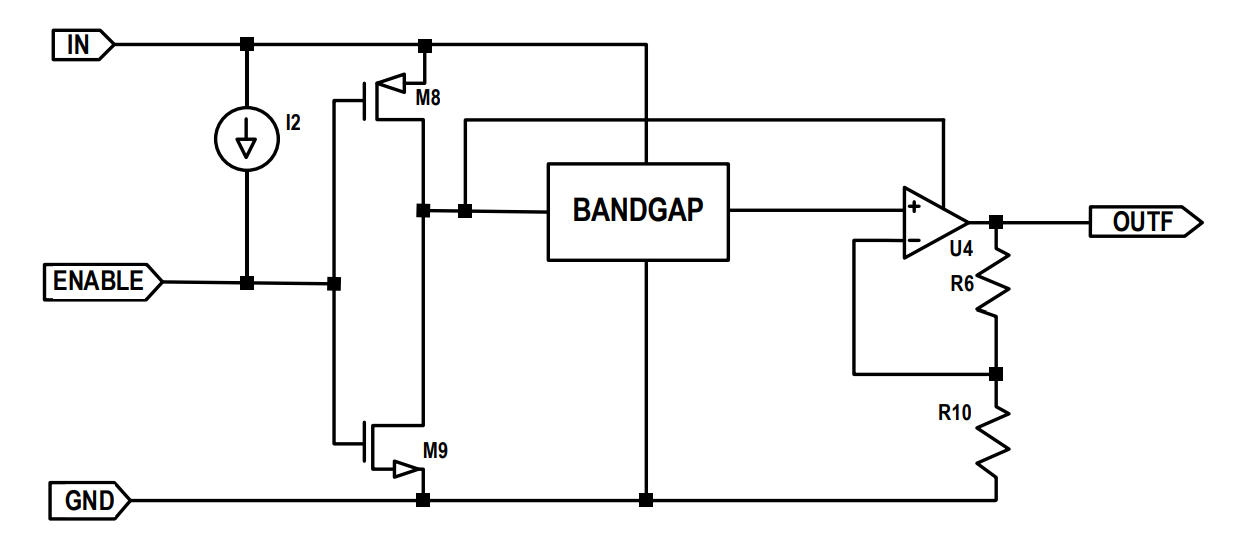

简图
