ZJR1000-3低噪声精密电压基准 IC

ZJR1000系列精密电压基准源提供多种输出电压，具备很低的温度系数和低噪声。这非常适合于诸如精密仪器和测试设备等所需的高分辨率(14位以上)数据采集应用。ZJR1000在- 40 ℃至125 ℃的宽温度范围内保证性能，可以满足工业及汽车等应用的要求。
可替代型号（ ADR423 ADR4530A ADR443 ADR433 REF5030 MAX6126 MAX6133_30 MAX6163 MAX6193 LTC6657-3 LTC6652-3 LTC6655-3）

样品申请

功能特点

ZJR1000系列精密电压基准源提供多种输出电压，具备很低的温度系数和低噪声。这非常适合于诸如精密仪器和测试设备等所需的高分辨率(14位以上)数据采集应用。ZJR1000在- 40 ℃至125 ℃的宽温度范围内保证性能，可以满足工业及汽车等应用的要求。

ZJR1000系列产品具备宽供电电压范围，其低压差特性使其比输出电压高300 mV即可，最高供电电压达到15 V，可以简化系统的电源设计。

ZJR1000为带隙电压基准源，经过优化的设计和出厂前微调后达到优于5 ppm/℃的温度系数，且初始精度优于±0.05 %。从而简化或者省略大部分应用的系统调整的步骤。ZJR1000提供8引脚的SOIC及MSOP两种封装，且与工业标准产品管脚兼容。

产品特性

低噪声(0.1 Hz 到 10 Hz):7.0 uVp-P
1.25 V 输出电压
低温度系数:5ppm/℃ 最大(B级)
高初始精度±0.05 %(最大)
宽供电范围:供电电压最高 15 V
静态电流:715 µA；16 µA睡眠模式
宽温度范围:-40 ℃ 至 125 ℃
与业界标准产品管脚兼容

应用

高精度数据转换电路

智能电网

工业控制

数据采集

精密仪器

光通信

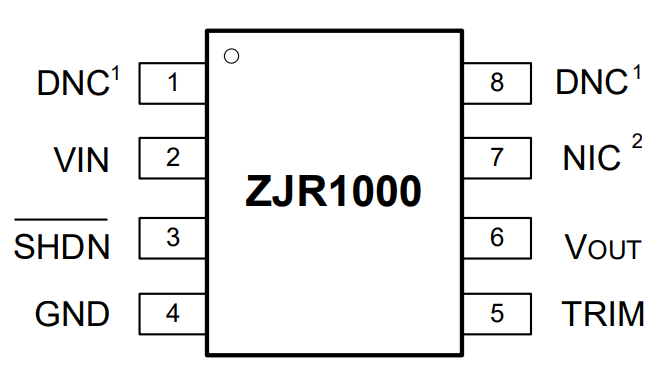

引脚配置

主要参数

参数	额定值
电源电压	15 V
输入电压	-0.2 V 至 15 V
输出短路电流至 GND	±30 mA
工作温度范围	-40 °C 至 +125 °C
存储温度范围	-65 °C 至 +150 °C
结温范围	-65 °C 至 +150 °C
最大回流温度²	260 °C
引脚温度（焊接，10 秒）	300 °C
静电放电 (ESD)³
人体模型 (HBM)⁴	3.5 kV

ZJR1000-3低噪声精密电压基准 IC
