ZJR1000-9
ZJR1000-9-
ZJR1000-9
ZJR1000-9-

ZJR1000-9低噪声精密电压基准 IC

ZJR1000系列精密电压基准源提供多种输出电压，具备很低的温度系数和低噪声。这非常适合于诸如精密仪器和测试设备等所需的高分辨率(14位以上)数据采集应用。ZJR1000在- 40 ℃至125 ℃的宽温度范围内保证性能，可以满足工业及汽车等应用的要求。
可替代型号（ ADR421 ADR441 ADR431 ADR4525A REF5025 MAX6126 MAX6133 MAX6166 MAX6192 LTC6652-2.5 LTC6655-2.5 LT6657-2.5）
样品申请
功能特点

ZJR1000系列精密电压基准源提供多种输出电压，具备很低的温度系数和低噪声。这非常适合于诸如精密仪器和测试设备等所需的高分辨率(14位以上)数据采集应用。ZJR1000在- 40 ℃至125 ℃的宽温度范围内保证性能，可以满足工业及汽车等应用的要求。


ZJR1000系列产品具备宽供电电压范围，其低压差特性使其比输出电压高300 mV即可，最高供电电压达到15 V，可以简化系统的电源设计。

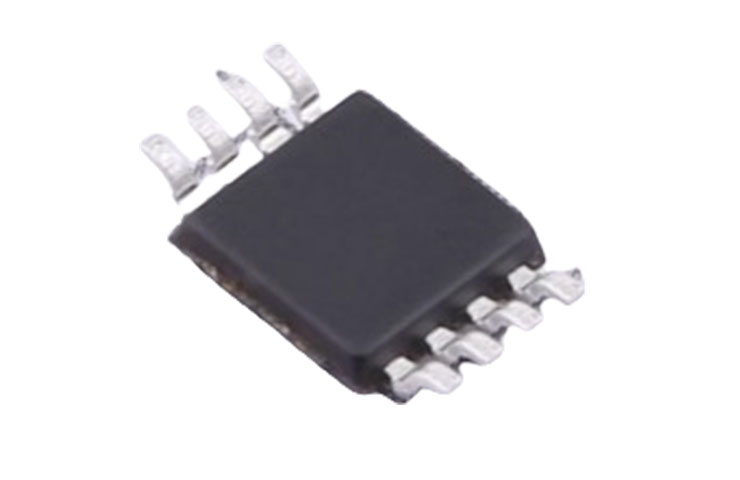

ZJR1000为带隙电压基准源，经过优化的设计和出厂前微调后达到优于5 ppm/℃的温度系数，且初始精度优于±0.05 %。从而简化或者省略大部分应用的系统调整的步骤。ZJR1000提供8引脚的SOIC及MSOP两种封装，且与工业标准产品管脚兼容。



产品特性

  • 低噪声(0.1 Hz 到 10 Hz):7.0 uVp-P


  • 1.25 V 输出电压

  • 低温度系数:5ppm/℃ 最大(B级)


  • 高初始精度±0.05 %(最大)

  • 宽供电范围:供电电压最高 15 V

  • 静态电流:715 µA；16 µA睡眠模式

  • 宽温度范围:-40  ℃ 至 125  ℃

  • 与业界标准产品管脚兼容


应用

高精度数据转换电路

智能电网

工业控制

数据采集

精密仪器

光通信


引脚配置



主要参数
参数额定值
电源电压15 V
输入电压-0.2 V 至 15 V
输出短路电流至 GND±30 mA
工作温度范围-40 °C 至 +125 °C
存储温度范围-65 °C 至 +150 °C
结温范围-65 °C 至 +150 °C
最大回流温度²260 °C
引脚温度（焊接，10 秒）300 °C
静电放电 (ESD)³
人体模型 (HBM)⁴3.5 kV
