ZJG4429模拟多路复用器

ZJG4429为双通道 4:1 模拟多路复用器。ZJG4429 可将 4 路差分源极中的任意一路切换至公共差分输出。当接通时，各通道在两个方向的导电性能相同，源极信号范围可扩展至电源电压范围。ZJG4429 则通过 2 位地址线 A0 和 A1 来选择闭合的差分通道。EN 是使能管脚，当器件处于禁止状态时所有通道均处于断路状态。
可替代型号（ADG509A ADG1209 ADG5209 MUX509 TMUX6209 TMUX7209 MAX309）
样品申请
功能特点
ZJG4429为双通道 4:1 模拟多路复用器。ZJG4429 可将 4 路差分源极中的任意一路切换至公共差分输出。当接通时，各通道在两个方向的导电性能相同，源极信号范围可扩展至电源电压范围。ZJG4429 则通过 2 位地址线 A0 和 A1 来选择闭合的差分通道。EN 是使能管脚，当器件处于禁止状态时所有通道均处于断路状态。

ZJG4429 提供 SOIC-16 及 TSSOP-16 两种封装形式，且与业界标准产品管脚完全兼容。


特点

  • 所有引脚具有抗闩锁能力

  • 先断后通结构

  • 快速切换时间：tON 166 nS; tOFF 135 nS

  • 低导通电阻：270 Ω

  • 关断漏电流：10 pA

  • 电荷注入：14.8 pC

  • 兼容 TTL 和 CMOS 输入

  • 电源电压：±5 V 至 ±18 V

  • 指定温度范围：-40 °C 至 125 °C

  • ESD：8 kV HBM


应用

  • 模拟输入/输出模块

  • 工业和过程控制系统

  • 仪器

  • 自动测试设备（ATE）

  • 通信系统

  • 继电器替换


功能框图

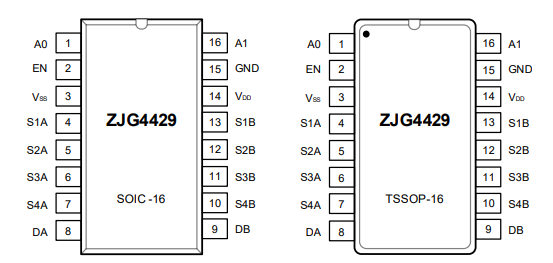

引脚配置



主要参数
参数额定值
电源电压40 V
输入电压VSS−0.5 V−VDD+0.5 VVSS−0.5V−VDD+0.5V
连续电流，S 或 D20 mA
峰值电流，S 或 D（脉冲 1 ms，最大占空比 10%）40 mA
工作温度范围-40 °C 至 125 °C
存储温度范围-65 °C 至 150 °C
结温-65 °C 至 150 °C
最大回流温度22260 °C
引脚温度，焊接（10 秒）300 °C
静电放电 (ESD)33
人体模型 (HBM)448 kV
充电器件模型 (CDM)552 kV
