WSC5N20
WSC5N20是一款高性能、高稳定性的N沟道MOSFET，适用于各种电子设备中的电源管理和电机控制等应用。
电子元器件
功能特点
WSC5N20是一款高性能、高稳定性的N沟道MOSFET，适用于各种电子设备中的电源管理和电机控制等应用。
基本参数
- 晶体管类型：N沟道
- 漏源电压（Vdss）：200V
- 连续漏极电流（Id）：5A
- 阈值电压（Vgs(th)@Id）：1.7V@250µA（也可能有2.5V@250uA的规格，这取决于具体的产品批次或生产工艺）
- 导通电阻（RDS(on)@Vgs,Id）：600mΩ@10V, 30A（或在某些条件下为0.49Ω）
主要参数
| 型号 | 配置 | 沟道 | 最大漏 极电压 | 最大栅源 承受电压 | 最大漏 源电流 | 开启阈值电压 | 导通电阻 | 输入 电容 | 输出 电容 | 反向传 输电容 | 封装 | ||||||||||||||||
| Part number | Configu ration | Type | VDS | VGS | ID (A) | VGS(th)(v) | RDS(ON)(mΩ) | Ciss | Coss | Crss | Package | ||||||||||||||||
| @10V | @4.5V | ||||||||||||||||||||||||||
| (V) | ±(V) | Max. | Min. | Typ. | Max. | Typ. | Max. | Typ. | Max. | (pF) | (pF) | (pF) | |||||||||||||||
| WSC5N20 | Single | N-Ch | 200 | 30 | 5 | 2 | - | 4 | 490 | 580 | - | - | 255 | 30.2 | 2.3 | TO-251 | |||||||||||

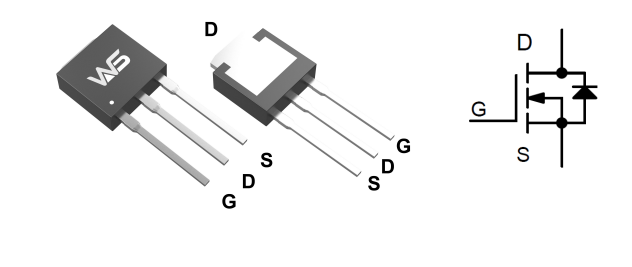

引脚配置
