GS8552零漂移运算放大器

GS8552放大器是一款双电源、微功率、零漂移CMOS运算放大器,提供了1.8MHz的带宽、轨到轨的输入和输出能力,并支持1.8V到5.5V的单电源运算。GS855X采用了斩波稳定技术,从而实现了在单一电源电压下极低的偏移电压(小于30μV)和增强的零漂移特性。
功能特点

GS8552放大器是一款双电源、微功率、零漂移CMOS运算放大器,提供了1.8MHz的带宽、轨到轨的输入和输出能力,并支持1.8V到5.5V的单电源运算。GS8552采用了斩波稳定技术,从而实现了在单一电源电压下极低的偏移电压(小于30μV)和增强的零漂移特性。每个放大器的低静态电源电流为180μA和极低的输入偏置电流20nA,使得这款器件成为低偏移、低功耗和高阻抗应用的理想选择。

GS8552还提供了出色的共模抑制比,而无需传统互补输入级所需的交叉耦合。这种设计在驱动模数转换器(ADCs)时表现出卓越的性能,同时不会牺牲差分线性度。

GS8552可选用MSOP-8和SOP-8封装。在所有电源电压下,器件的工作温度范围扩展至-45℃至+126℃,为设计提供了额外的灵活性。


产品特性

1.5MHZ, 轨到轨,高精度1uV(5uV,Max,25°C) , 低温漂0.05uV/℃ (Max.)

轨到轨输入输出  Rail-to-Rail

高精度: 5uV (Max. @25°C) , 通常为1uV
低温漂: 0.05uV/℃ (Max.)



主要参数


属性参数值
通道2
工作电压1.8~5.5
增益带宽(Mhz)1.8
压摆率(V/μs)0.95
通道静态电流180uA
输入偏置电流20pA
输入失调电压(mV)30uV
Noise@1KHzTyp(nV/ √Hz)38
轨到轨输入/输Y/Y
每个通道工作电流180uA
工作温度-40℃~+125℃
封装SOP-8/MSOP-8

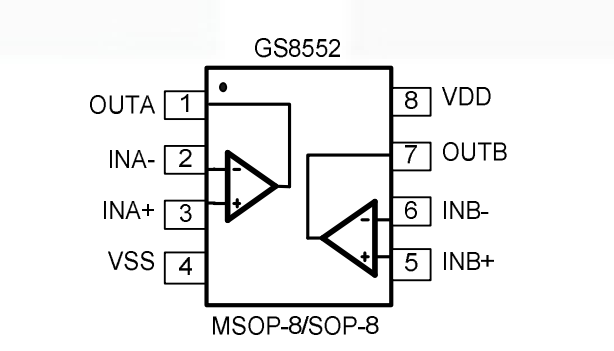

引脚配置
