GS8554零漂移运算放大器
GS8554系列高精度、零漂移运放可工作电压 1.8 V 至 5.5 V 的单电源驱动。采用台积电领先的工艺及全新的斩波结构，失调电压最大仅为 30μV，失调电压漂移最大为 0.03 μV/℃。具有轨到轨的输入和输出 , 同时具有很快的过载恢复能力及内置抗 RF 干扰功能。
电子元器件
功能特点
GS8554高精度、零漂移运放可工作电压 1.8 V 至 5.5 V 的单电源驱动。采用台积电领先的工艺及全新的斩波结构，失调电压最大仅为 30μV，失调电压漂移最大为 0.03 μV/℃。具有轨到轨的输入和输出 , 同时具有很快的过载恢复能力及内置抗 RF 干扰功能。
产品特性
单电源工作电压范围：+1.8V ~ +5.5V
轨到轨输入/输出（满幅输入输出）
增益带宽积：1.8MHz（典型值@25°C）
低输入偏置电流：20pA（典型值@25°C）
超低失调电压：30µV（最大值@25°C）
静态电流：每放大器180µA（典型值）
工作温度范围：-45°C ~ +125°C
零漂移特性：0.01µV/°C（典型值）
内置射频抗电磁干扰滤波器
主要参数
| 通道 | 4 |
| 工作电压 | 1.8~5.5 |
| 增益带宽(Mhz) | 1.8 |
| 压摆率(V/μs) | 0.95 |
| 通道静态电流 | 180uA |
| 输入偏置电流 | 20pA |
| 输入失调电压(mV) | 30uV |
| Noise@1KHzTyp(nV/ √Hz) | 38 |
| 轨到轨输入/输出 | Y/Y |
| 共模抑制比(CMRR) | 110dB |
| 输入失调电压温漂(Vos TC) | 10nV/℃ |
| 每个通道工作电流 | 180uA |
| 工作温度 | -45℃~+125℃ |
| 封装 | SOP-14/TSSOP-14 |

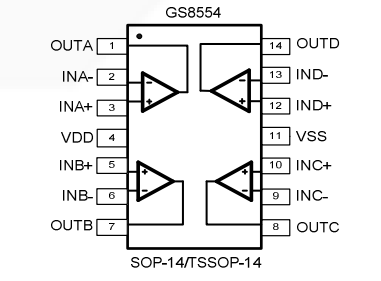

引脚配置
应用领域
