MOS管到底是什么?和三极管、继电器有什么本质区别?

发表时间: 2026-01-09
浏览次数: 56

在电子设备的“心脏”部位,藏着许多默默工作的“开关选手”。它们操控着电流的通断,决定着设备的效率与稳定性。其中,MOS管作为近年来高频出现的“实力派选手”,常常被与三极管、继电器放在一起比较。

不少工程师在选型时会困惑:MOS管到底是什么?它和我们熟悉的三极管、继电器,核心差异又在哪里?今天就用通俗的语言拆解清楚,再分享实用的MOS管选型技巧。


一、先搞懂:MOS管是个“什么样的开关”?

MOS管的全称是“金属-氧化物-半导体场效应晶体管”,听着复杂,本质上是一种电压控制型的电子开关。你可以把它想象成一个“带电控阀门的水管”:栅极就是控制阀门的开关,只要施加一个足够的电压(达到阈值电压Vth),就能在源极和漏极之间形成导电沟道,让电流顺利通过;撤销电压,沟道关闭,电流就被切断。

这种“电压控制”的特性很关键——它几乎不需要持续的电流来维持开关状态,输入端功耗极低。而且MOS管内部没有机械结构,开关过程靠载流子的移动完成,速度非常快,通常能达到纳秒(ns)级别,导通电阻也能做到毫欧(mΩ)级,这些优势让它在很多高频、低功耗场景中脱颖而出。



二、核心对比:MOS管 vs 三极管 vs 继电器

要分清三者的区别,先抓住最核心的“控制逻辑”差异,再看性能和适用场景。下面的表格把关键特性整理得明明白白,数据严谨且贴合实际应用:




对比维度

MOS管

三极管

继电器

核心控制方式

电压控制(栅源电压VGS控制漏极电流ID)

电流控制(基极电流IB控制集电极电流IC)

电磁控制(线圈通电产生磁场驱动触点通断)

开关速度

快(ns级,典型开启延迟24-73ns)

中等(百ns级,受载流子存储效应限制)

慢(ms级,受机械结构响应速度限制)

导通损耗

低(导通电阻RDS(on)毫欧级,损耗=I²R)

中等(饱和压降VCE(sat)≈0.2V,存在固定损耗)

极低(触点电阻数十微欧级,但线圈有静态损耗)

驱动难度

中等(需保证足够VGS,高频时需处理栅极寄生电容)

简单(需计算基极限流电阻,提供足够IB)

简单(只需驱动线圈通电,需注意续流保护)

适用场景

高频、低功耗、大电流(快充、电机驱动、光伏逆变器)

低频、小功率、低成本(普通放大电路、简单开关控制)

高压隔离、强电控制(家电电源开关、工业控制柜)

本质总结:三者都是“以小控大”的开关,但控制原理完全不同——MOS管靠电场、三极管靠电流放大、继电器靠电磁机械力,这也决定了它们各自的性能边界和应用场景。

三、MOS管选型:匹配场景不踩坑


了解了MOS管的优势和区别,接下来的选型技巧更实用。选型的核心逻辑是“参数匹配场景”,重点关注以下3个维度:

1. 电压参数:耐压裕量是安全底线

优先看漏源极击穿电压V(BR)DSS,需覆盖实际工作电压并预留适当的耐压裕量,避免开关尖峰或电网波动导致击穿。比如:



低压场景(如智能家居、手机等设备的电源开关):选择对应低压范围的MOS管;

高压场景(如LED驱动、光伏逆变器等):选择对应高压范围的MOS管。

2. 电流参数:预留冲击裕量

漏极额定电流ID要满足正常工作电流需求,同时预留一定的冲击电流裕量。例如:

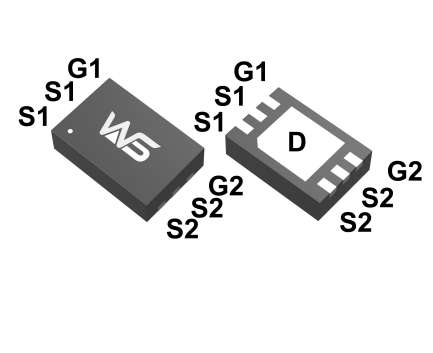

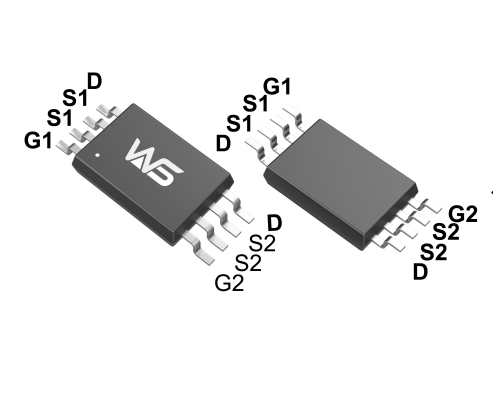

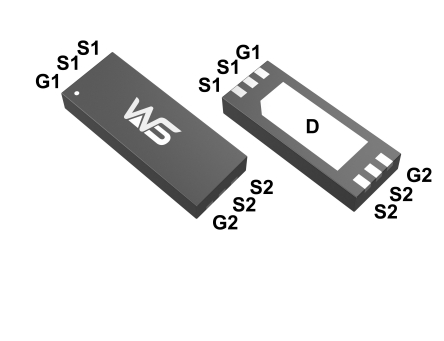

小电流场景(如LED灯带等):可选择小型封装、适配小电流的MOS管,兼顾体积与成本;

大电流场景(如电动车控制器等):选择适配大电流的MOS管,必要时搭配散热结构。

3. 损耗参数:按开关频率选

MOS管损耗主要分为导通损耗(与RDS(on)相关)和开关损耗(与栅极电荷Qg相关),选型需结合实际开关频率:



低频场景(如普通电机驱动等):优先选低导通电阻的MOS管,降低导通损耗;

高频场景(如快充充电器等):选择低栅极电荷的MOS管,减少开关损耗。

四、常见应用场景

凭借低功耗、高速度的优势,MOS管已经渗透到我们生活和工业生产的多个领域:



消费电子:手机快充、笔记本电源管理、蓝牙耳机续航控制;

工业领域:光伏逆变器、电机驱动器、充电桩功率模块;

汽车电子:电动车控制器、车载电源、LED车灯驱动;

智能家居:智能门锁供电控制、空调风机调速、LED灯带驱动。



看完以上内容,若你有MOS管型号选型需求,或想了解更多适配自身项目的产品信息,欢迎联系卓联微,我们将为你提供专业的解决方案与技术支持。
