MAX86174AENE+T 心率血氧传感器芯片 低功耗

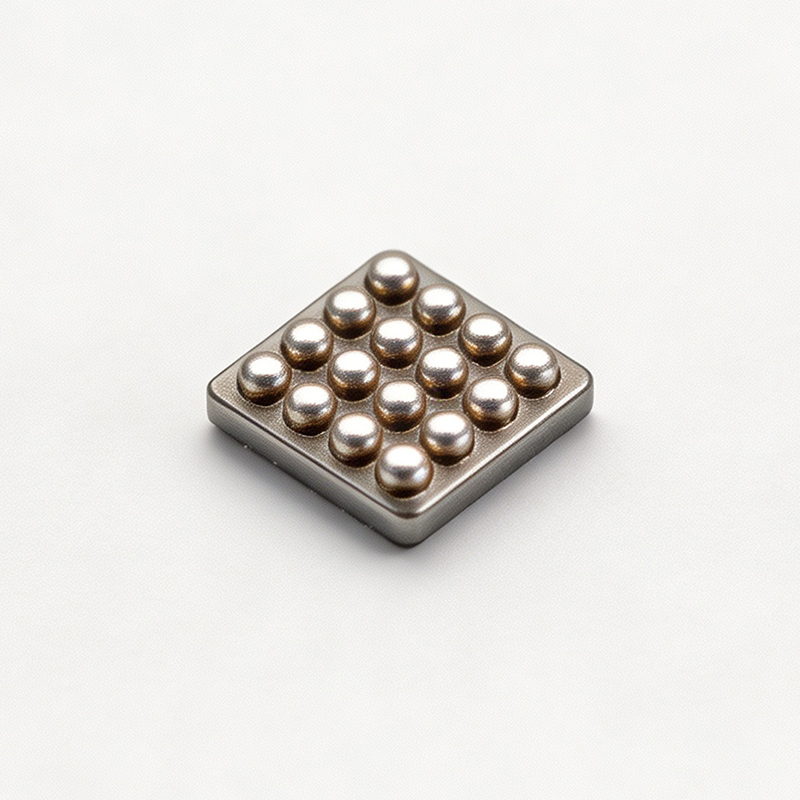

MAX86174A 是亚德诺半导体（ADI，原 Maxim）推出的面向可穿戴健康设备的超低功耗光学脉搏血氧仪与心率传感器模拟前端（AFE）芯片。它将 LED 驱动、光电读出通道、20 位电荷积分 ADC 与环境光消除电路集成在 1.67×1.78mm 的 16-WLP 微型封装内，配合外部 LED 和光电二极管即可构建完整的光学心率 / 血氧采集前端。
电子元器件
功能特点
MAX86174A 为双光学读出通道版本（两通道可同时工作），支持 I²C 与 SPI 双接口、256 字 FIFO 自主采集，主控无需频繁唤醒。1.8V 主供电 + 2.7~5.5V LED 供电，光学读出通道典型功耗 <11µA@25fps，适合手表、手环、耳戴等电池供电设备的长时间监测。
可支持心率（HR）、心率变异性（HRV）、血氧饱和度（SpO2，含腕部 / 胸部低灌注场景）、身体含水量、肌肉 / 组织氧饱和度（SmO2/StO2）、最大摄氧量（VO2 Max）等光学检测应用，面向健身、健康与医疗类可穿戴设备。
产品特点
1. 超低功耗：光学读出通道典型功耗 <11µA@25fps，关断电流 <1µA，适合 7×24 穿戴连续监测。
2. 高动态范围：>93dB（白卡环回测试），可扩展至 111dB（平均 + 片外滤波），支持腕部 / 胸部低灌注血氧测量。
3. 高分辨率低噪声：20 位电荷积分 ADC，暗电流噪声 <50pARMS，弱信号场景信噪比高。
4. 顶级环境光消除：可承受 200µA 环境光电流，120Hz 环境光抑制 >70dB，户外 / 强光下仍可稳定测量。
5. 双光学读出通道（A 版）：PD1/PD2 双输入可同时工作，支持多波长、多参数测量。
6. 灵活 LED 驱动：4 路 LED 驱动引脚由 2 个 8 位电流 DAC 控制，满量程电流 32~136mA 可编程，适配不同波长 LED 配置。
7. 采集配置灵活：帧率 1~2048fps、曝光积分 14.6~117.1µs 可编程，片内 12Hz 低通滤波提升信噪比并降低功耗。
8. 接口与封装：I²C/SPI 双接口全自主运行 + 256 字 FIFO；16-WLP 微型封装（1.67×1.78mm、0.4mm 球距），工作温度 -40~+85℃。

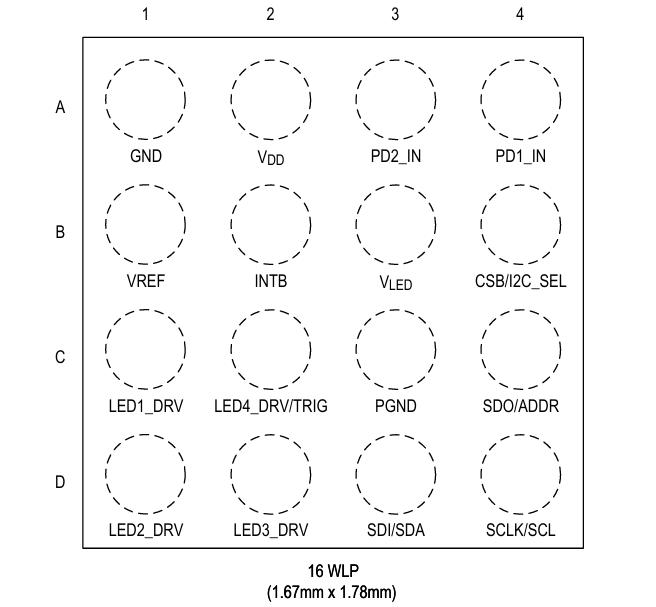

封装图
