AD9834BRUZ-REEL7 75MHz低功耗DDS器件
AD9834是一款75 MHz、低功耗DDS器件，能够产生高性能正弦波和三角波输出。其片内还集成一个比较器，支持产生方波以用于时钟发生。当供电电压为3 V时，其功耗仅为20 mW，非常适合对功耗要求严格的应用。 AD9834提供相位调制和频率调制功能。频率寄存器为28位；时钟速率为75 MHz，可以实现0.28 Hz的分辨率。同样，时钟速率为1 MHz时，AD9834可以实现0.004 Hz的分辨率。
电子元器件
功能特点
影响频率和相位调制的方法是通过串行接口加载寄存器，然后通过软件或FSELECT/PSELECT引脚切换寄存器。 AD9834通过一个三线式串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。 该器件采用2.3 V至5.5 V电源供电。模拟和数字部分彼此独立，可以采用不同的电源供电；例如，AVDD可以是5 V，而DVDD可以是3 V。 AD9834具有控制休眠的引脚(SLEEP)，支持从外部控制断电模式。器件中不用的部分可以断电，以将功耗降至最低。例如，在产生时钟输出时，可以关断DAC。 该器件采用20引脚TSSOP封装。
商品特性
窄带SFDR > 72 dB
2.3 V至5.5 V电源供电
输出频率高达37.5 MHz
正弦波输出/三角波输出
片上集成比较器
三线式SPI接口
扩展温度范围： -40 °C至 +105 °C
省电选项
功耗：20 mW(3 V时)
20引脚TSSOP
应用领域
频率激励/波形发生
频率相位调谐和调制
低功耗RF/通信系统
液体和气流测量
传感器应用：接近度、运动和缺陷检测
测试与医疗设备

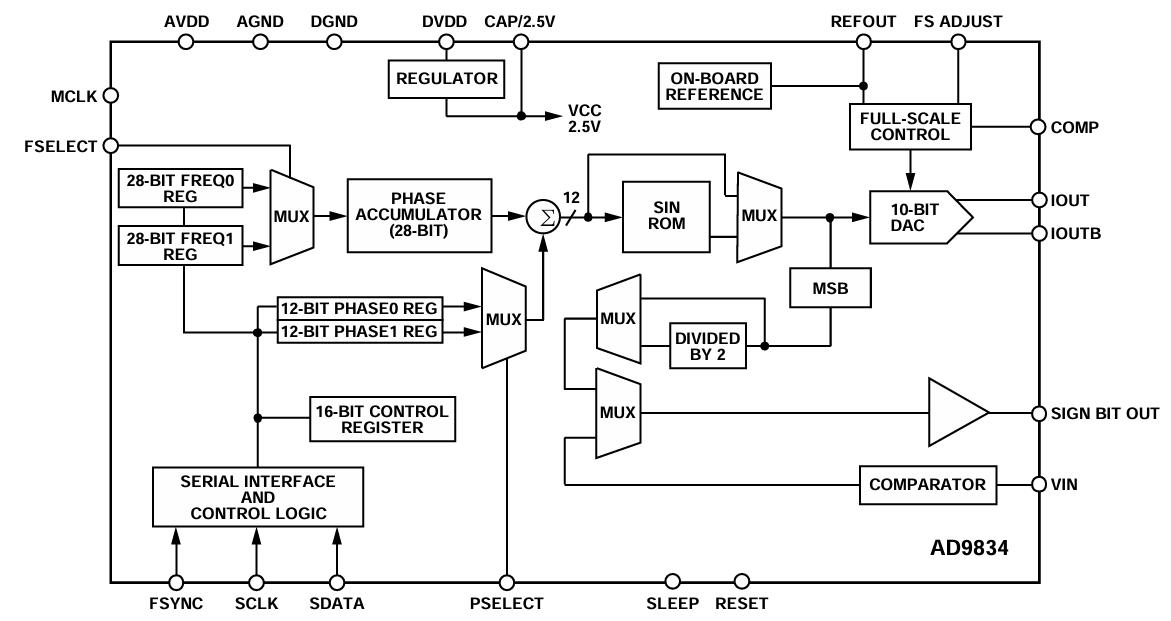

原理图

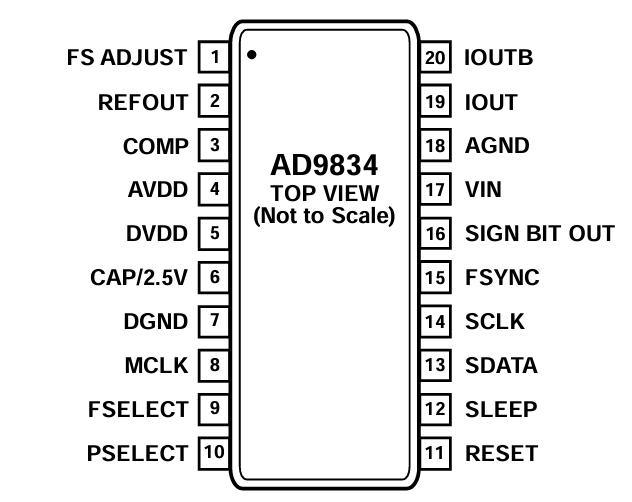

引脚图
