MS2232 ±20kV ESD 保护 3V-5.5V 供电 真 RS-232 收发器
MS2232/MS2232T芯片是集成电荷泵、具有±20kV ESD保护的RS-232收发器，包括两路接收器、两路发送器。芯片满足TIA/EIA-232标准，为异步通信控制器和串口连接器提供通信接口。 芯片采用3V-5.5V供电，电荷泵仅用4个0.1-0.47μF小电容，即可保证在250kbps数据速率下维持RS-232输出电平。
电子元器件
功能特点
主要特点
◼ 符合或超出 TIA/EIA-232-F 标准
◼ 对 RS232 总线管脚，
ESD 保护满足：±20kV (HBM)
◼ 3V-5.5V 单电源供电
◼ 250kbps 数据传输速率
◼ 包含两路接收器和两路发送器
◼ 1mA 低静态电流
◼ 采用小体积的 SOP16、TSSOP16 封装
◼ 输出短路失效防护
应用
◼ 电池供电设备
◼ 笔记本电脑
◼ 打印机
◼ xDSL 调制解调器

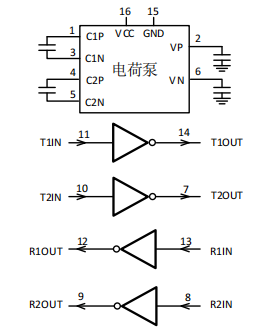

方框图
