20步进电机驱动控制一体机

20步进电机驱动控制一体机集电机、编码器、驱动和控制于一体,无需外部脉冲输入。通信速率高,内置精准 算法,微步细分,平滑加减速,电流动态调节,有效解决低频振荡、声噪、发热等问题。传感器信号内部直接处 理,减轻主控压力,亦可脱机运行。
功能特点

20步进电机驱动控制一体机集电机、编码器、驱动和控制于一体,无需外部脉冲输入。通信速率高,内置精准 算法,微步细分,平滑加减速,电流动态调节,有效解决低频振荡、声噪、发热等问题。传感器信号内部直接处 理,减轻主控压力,亦可脱机运行。

●支持485总线和CAN 总线控制

●支持自定义协议、Modbus   Rtu、CAN2.0、 CANOpen 等多种通信协议

●集驱动控制于一体,无需外部脉冲输入。

●多个传感器输入端口,可配置为输出。

●电流、细分、速度、加减速、相对位移,绝对 位移,正极限等参数可通过上位机随时配置。 ●内置归零功能,多种归零方式可选。

●内置离线模式,可脱离上位机运行。

●可运行在速度模式、位置模式,并能自由切换。

●布线简单,两根通信线和两根电源线即可完成控制。

●支持正交编码器,位置锁定,位置反馈,防止丢步。

●具备过流、过压和过热保护。

主要参数

通信协议

RS485、CAN2.0或CANOpen

输入电压12-24VDC
最大电流1.0A
微步细分1/2/4/8/16/32/64/128/256
通信波特率20k~1MHz
最大输出脉冲频率192kHz
工作温度-30℃~80℃
工作湿度20%~80%(无冷凝)

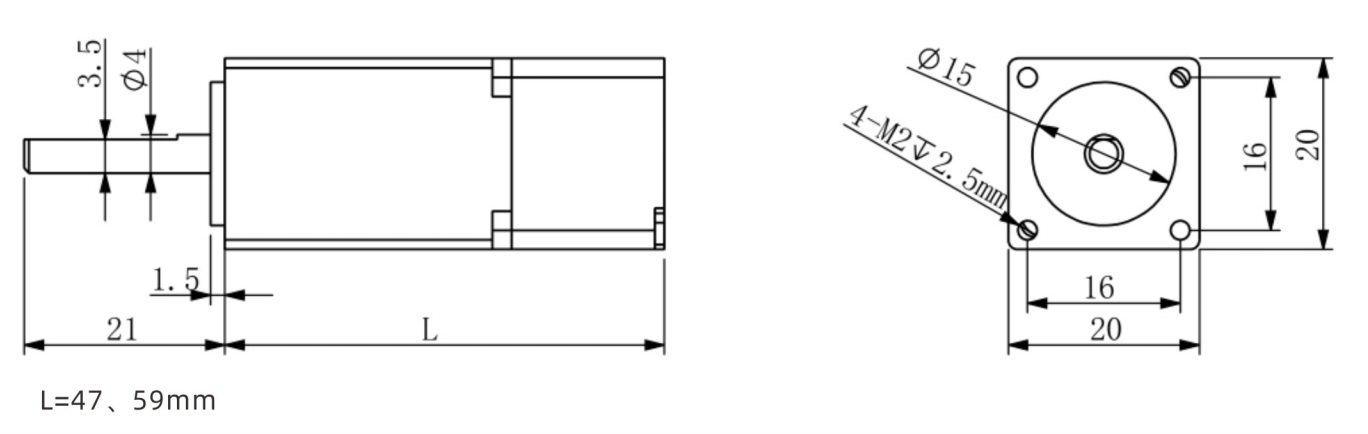

外形尺寸图

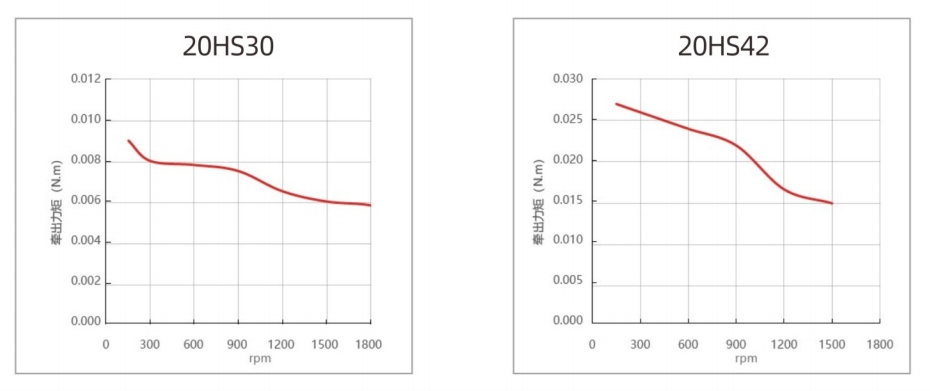

矩频曲线图
