ZJM5400-7四个匹配电阻器网络

ZJM5400是一款四个匹配电阻器网络，在整个温度范围内具有出色的匹配规格。当ZJM5400配置在差分放大器中时，且指定了匹配。这种增强的匹配规格可确保CMRR性能比采用独立匹配的电阻器高出2倍之多。所有四个电阻器均可以单独使用和偏置，使ZJM5400成为可得益于匹配电阻器的任何应用之方便和通用的选择。
可替代型号（ LT5400-7）

样品申请

功能特点

ZJM5400是一款四个匹配电阻器网络，在整个温度范围内具有出色的匹配规格。当ZJM5400配置在差分放大器中时，且指定了匹配。这种增强的匹配规格可确保CMRR性能比采用独立匹配的电阻器高出2倍之多。

所有四个电阻器均可以单独使用和偏置，使ZJM5400成为可得益于匹配电阻器的任何应用之方便和通用的选择。

这些电阻器网络提供了高精度差分放大器、电压基准和桥式电路中所需要的精准比例式稳定性。

ZJM5400的引脚均具有高达3.5 kV HBM的ESD保护2 kV CDM，无任何性能损失。杰出的ESD规范是通过使用内部保护结构。通过精心设计，ZJM5400已经无与伦比的匹配和超低泄漏特性不能被任何外部分立器件替代。

ZJM5400采用节省空间的8引脚MSOP封装，温度范围为-40 ℃至125 ℃。

产品特性

高ESD保护：
3.5 kV HBM，2 kV CDM
卓越的匹配性能
B 级: 0.01% max(25 ℃)
0.0125% max(-40 ℃至125 ℃)
A 级: 0.025% max(-40 ℃至125 ℃)
匹配温度漂移: 0.2 ppm/℃
工作电压: ±75 V(±80 V abs max)
绝对电阻值温度漂移: 10 ppm/℃
工作温度范围: -40 ℃至125 ℃
8引脚MSOP封装

应用

差分放大器

基准分压器

精准型加减法运算

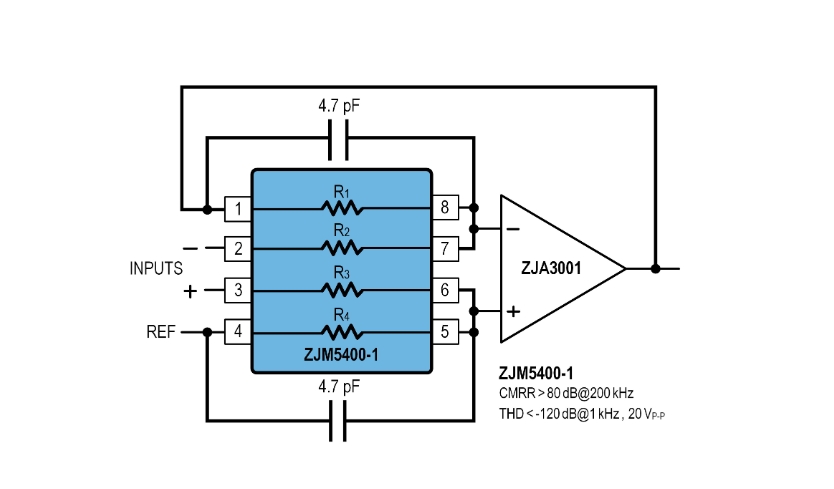

典型应用图

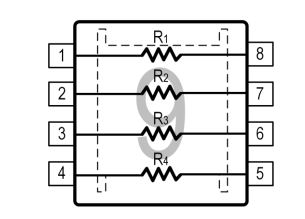

引脚配置
