ZJA3619精密、低噪声仪表放大器可以在使用一个电阻的情况下设置增益范围从1到10,000。
ZJA3619采用经典的三运放结构，可以提供高共模抑制比CMRR(在增益为10的时候达到120 dB以上)，从而可以在大的外界干扰情况下对有用信号准确放大。这在精密信号采集、桥式电路、热电偶及医疗信号采集(如ECG, EEG等)中是经常会遇到的情形。且ZJA3619在-40℃至+125℃温度范围内保证CMRR优于94 dB(G=1)，为希望在宽温度范围内保证性能的应用提供了坚实的基础，也是ZJA3619的特色之一。
ZJA3619具备精密的直流特性和快速的交流特性。其输入失调电压优于25 µV (Grade B)，其漂移典型值为0.3µV/℃，输入偏置电流在5 pA左右，从而可以极大的简化系统校准成本。它在1 kHz处的噪声为8 nV/√Hz ，低频0.1至10 Hz的噪声为2 µVP-P(G=1)，使其非常适合精密电路的第一级放大。ZJA3601/3619为轨至轨输出仪放，可以最大化的利用模数转换器ADC的输入范围。ZJA3619的带宽在增益为10时为625 kHz、压摆率为2 V/µs且0.01 %建立时间6.5 µs使其可以用于精密多通道切换的数据采集系统。ZJA3619采用优化的管脚排列(增益设置电阻接管脚2和3)，可以延展共模抑制比CMRR的频率范围，从而实现系统性能的提升。
ZJA3619在-40℃至+125℃的宽温度范围内保证性能。它最高供电电压达到±18 V，最低可以到±2.4 V。ZJA3619提供8引脚表面贴装的SOIC及MSOP封装。
产品特性
一个外接电阻设置增益范围从1到10,000
高共模抑制比：105 dB min(G=1，Grade B)
95 dB min(G=1,-40 ℃至+125 ℃，Grade B)
低输入失调电压：25 µV max (Grade B)
低输入失调电压漂移：0.3 µV/℃
低输入偏置电流：5 pA
低输入电压噪声：8 nV/√Hz
低频噪声：2 μVP-P(0.1至10 Hz, G=1）
带宽：625 kHz(G=10时）
供电电流：3.3 mA
供电电压：±2.4 V至±18 V
宽温度范围：-40 ℃至125 ℃
应用
心电监护设备
桥式电路等传感器信号调理
工业控制
精密数据采集
仪器仪表

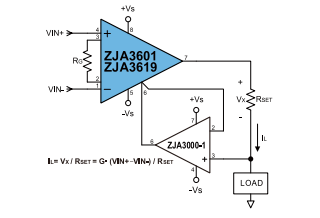

典型应用

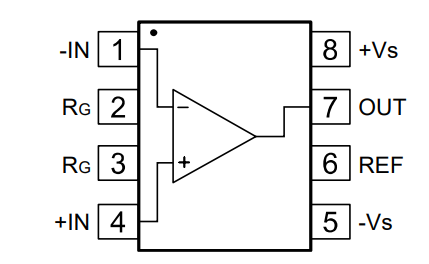

引脚配置
