ZJR1004-4低噪声精密电压基准 IC

ZJR1004是串联型精密电压基准，可提供各种具有极低温度系数和低噪声的输出电压。它非常适合需要高分辨率（>14 位）数据采集的精密仪器和测试设备等应用。ZJR1004的性能在-40 ℃至+125 ℃的宽温度范围内得到保证。由于ZJR1004的低压差特性，最低电源电压仅需比输出电压高2.8 V或300 mV。最大供电电压可高达40 V，简化了系统电源设计。
可替代型号（ ADR434 ADR444 ADR4540A REF198 REF5040 MAX6126 MAX6143 MAX6174 LTC6652-4.096 LTC6655-4.096 LT1461）

样品申请

功能特点

ZJR1004是串联型精密电压基准，可提供各种具有极低温度系数和低噪声的输出电压。它非常适合需要高分辨率（>14 位）数据采集的精密仪器和测试设备等应用。

ZJR1004的性能在-40 ℃至+125 ℃的宽温度范围内得到保证。由于ZJR1004的低压差特性，最低电源电压仅需比输出电压高2.8 V或300 mV。最大供电电压可高达40 V，简化了系统电源设计。

ZJR1004是基于带隙基准的架构，具有出色的温度系数<3 ppm/℃和初始精度<±0.05 %。这大大简化了或者有时消除了大多数应用的系统校准。

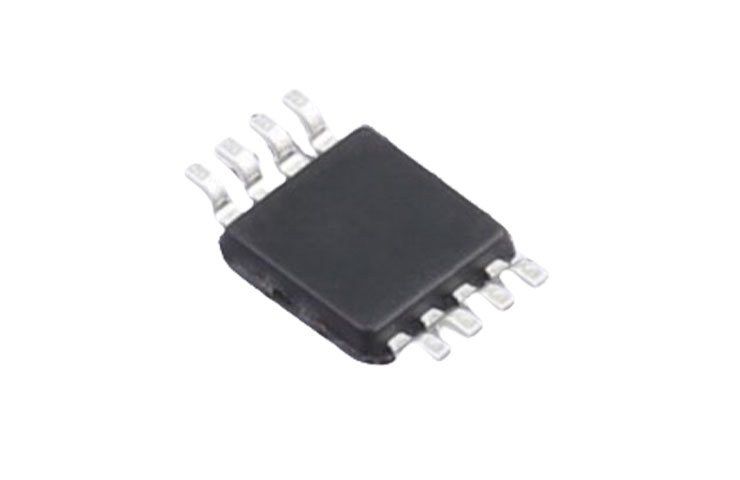

ZJR1004提供8引脚SOIC和MSOP封装，并与行业标准产品兼容。

产品特性

低温漂移：最大3 ppm/℃
高精度：初始误差最大±0.05 %
多输出电压：2.048 V，2.5 V,3 V,3.3 V，
4.096 V,5 V,10 V
低噪声：2.1 ppm_P-P(0.1 Hz至10 Hz)
强负载驱动能力：20 mA
宽供电电压范围：2.8 V/VOUT+0.3 V至40 V
低静态电流：160 µA
宽温度范围：-40 ℃至125 ℃
封装：SOIC-8，MSOP-8

应用

光通信

智能电网

工业控制

数据采集

精密仪器

引脚配置

主要参数

参数	额定值
电源电压	40 V
输入电压	-0.2 V 至 40 V
输出短路电流至 GND	±30 mA
工作温度范围	-40 °C 至 +125 °C
存储温度范围	-65 °C 至 +150 °C
结温范围	-65 °C 至 +150 °C
最大回流温度 $^{2}$	260 °C
引脚温度（焊接，10 秒）	300 °C
静电放电 (ESD) $^{3}$
人体模型 (HBM) $^{4}$	4.5 kV
充电器件模型 (CDM) $^{5}$	2 kV
