ZJG4438为单 8:1模拟多路复用器。由于特殊的设计优化，无论是上电状态还是掉电状态，ZJG4438可以提供源端过压保护。正常供电状态下，多路复用器源端可以耐受持续的电压高达-50V至+50V。当掉电时，处于过压状态的多路复用器源端呈现开路特性，耐受持续的电压保证高达-30V至+30 V，而常温仅有2n 以内的漏电流，从而实现对器件本身和后续电路的保护。

ZJG4438 可将8路源端中的任意一路切换至公共输出。当接通时，各通道在两个方向的导电性能相同，源端信号范围可扩展至电源电压范围。2JG4438通过3 位地址线 A0、A1 和 A2 米选择闭合的通道。EN是使能管脚，当器件处于禁止状态时所有通道均处于断路状态。

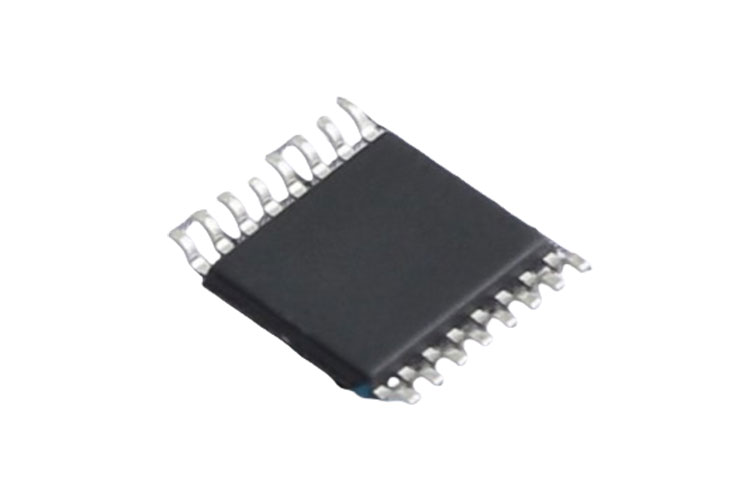

ZJG4438 提供 S01C-16 及 TSSOP-16 两种封装形式，且与业界标准产品管脚完全兼容。

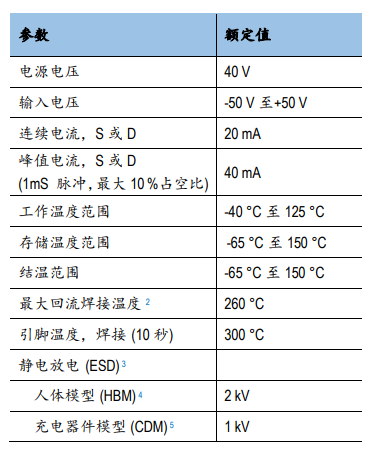

产品特性

• 可耐受超过电源电压轨的源端过压:正常供电状态下保证-50V至+50V，掉电状态下保证-30V至+30V

• 所有管脚保证免闩锁

• 保证关断先于开通(Break Before Make)

• 快速切换时间：tON 166 nS；tOFF 135 nS


• 低导通电阻：270 Ω

• 关断漏电流:10pA

• 开关电荷注入：14.8 pC

• 数字接口兼容 TTL 和 CMOS 电平

• 电源供电：± 5 V 至± 18 V

• 额定工作温度范围：-40 ° C 至 125 ° C

应用

模拟输入/输出模块

过程控制/分布式控制系统

仪器仪表

自动测试设备

通信系统

继电器替代方案

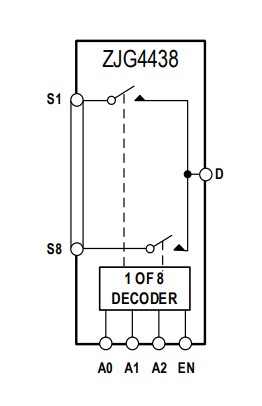

功能框图

引脚配置
