GS8524低压低功耗运算放大器
GS852X系列具有150 KHz的高增益带宽乘积，0.07 V/us的摆速，在5V时的静态电流为5.5ua/放大器。GS852X系列设计用于在低电压和低噪声系统中实现临时性能。
电子元器件
功能特点
GS852X系列具有150 KHz的高增益带宽乘积，0.07 V/us的摆速，在5V时的静态电流为5.5ua/放大器。GS852X系列设计用于在低电压和低噪声系统中实现临时性能。它们为重载提供轨对轨输出摆动。GS852X系列的输入共模电压范围包括地，最大输入偏置电压为3.5mV。
它们适用于扩展的工业温度范围(-40'C至+125°C)。工作电压范围为2.1V至5.5V。

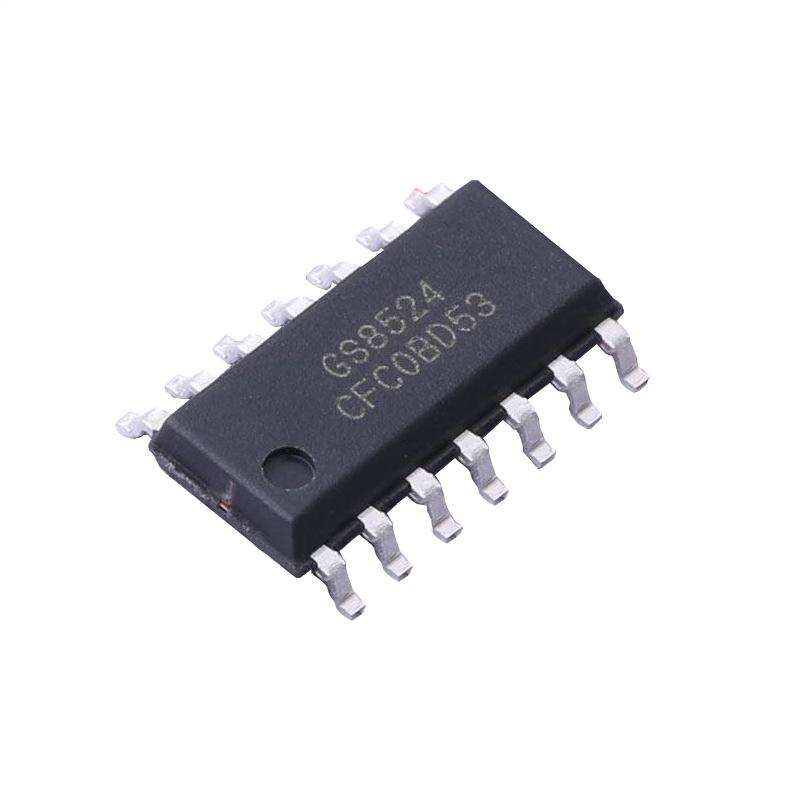

GS8524四芯片采用绿色SOP-14和TSSOP-16封装。
产品规格
单电源工作电压范围：+2.1V ~ +5.5V
轨至轨输入/输出
增益带宽积：150KHz（典型值）
极低输入偏置电流：1pA（典型值）
低输入失调电压：3.5mV（最大值）
超低静态电流：5.5µA/每运放（典型值）
工业级温度范围：-40°C ~ +125°C
集成EMI抗干扰滤波器
主要参数
| 属性 | 参数值 |
| 通道 | 4 |
| 工作电压 | 2.1~5.5 |
| 增益带宽(Mhz) | 150kHz |
| 压摆率(V/μs) | 0.07V/μs |
| 通道静态电流 | 5.5μA |
| 输入偏置电流 | 1pA |
| 输入失调电压(mV) | 3.5mV |
| Noise@1KHzTyp(nV/ √Hz) | 85 |
| 噪声密度(eN) | 44nV/√Hz@1kHz |
| 共模抑制比(CMRR) | 114dB |
| 工作温度 | -40℃~+125℃ |
| 单电源 | 2.1V~5.5V |
| 封装 | SOP-14/TSSOP-14 |

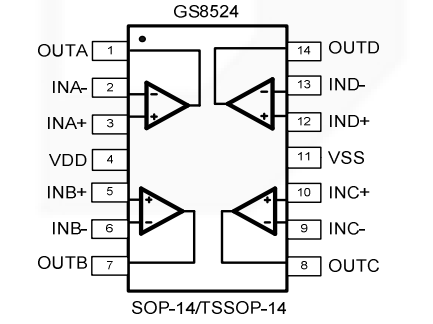

引脚配置
应用领域
