GS321B-TR低压低功耗运算放大器
GS321B-TR具有1MHz的高增益带宽乘积、0.6V/us的转换速率、5V的静态电流40ua/放大器。GS321B-TR设计用于在低电压和低噪声系统中提供临时性能。它们为重载提供轨对轨输出摆动。
电子元器件
功能特点
GS321B-TR具有1MHz的高增益带宽乘积、0.6V/us的转换速率、5V的静态电流40ua/放大器。GS321B-TR设计用于在低电压和低噪声系统中提供临时性能。它们为重载提供轨对轨输出摆动。
GS321B-TR的输入共模电压范围包括地，最大输入偏移电压为+1mV至+4mV。它们适用于扩展的工业温度范围(-40°C至+125°C)。工作电压范围为2.1V至5.5V。
GS321B单芯片采用绿色SC70-5和SOT-23-5封装。
产品特性
单电源供电范围：+2.1V ~ +5.5V
输入/输出轨到轨（满幅输入输出）
增益带宽积：1MHz（典型值）
低输入偏置电流：1pA（典型值）
低失调电压：+1mV ~ +4mV
静态电流：每放大器40µA（典型值）
工作温度范围：-40°C ~ +125°C
内置射频抗电磁干扰滤波器
主要参数
| 属性 | 参数值 |
| 通道 | 1 |
| 工作电压 | 2.1~5.5 |
| 增益带宽(Mhz) | 1MHz |
| 压摆率(V/μs) | 0.6V/μs |
| 通道静态电流 | 40μA |
| 输入偏置电流 | 1pA |
| 输入失调电压(mV) | 1~4mV |
| Noise@1KHzTyp(nV/ √Hz) | 27 |
| 轨到轨输入/输出 | Y/Y |
| 噪声密度(eN) | 27nV/√Hz@1kHz |
| 共模抑制比(CMRR) | 70dB |
| 工作温度 | -40℃~+125℃ |
| 单电源 | 2.1V~5.5V |
| 封装 | SOT23-5/SC70-5 |

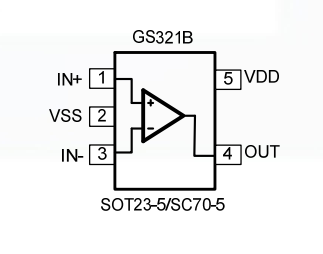

引脚配置
