ADG719BRTZ
ADG719BRTZ

ADG719BRTZ 1.8V~5.5V 2:1多路复用/单刀双掷开关

ADG719是一款单芯片CMOS单刀双掷（SPDT）开关。采用亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。 该开关可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合ADI的新一代DAC和ADC使用。 接通时，ADG719的各开关在两个方向的导电性能相同。ADG719为先开后合式开关。 由于采用了先进的亚微米工艺，−3 dB带宽可以达到200 MHz以上。
样品申请
功能特点

商品特性

  • 1.8 V至5.5 V单电源供电

  • 导通电阻最大4 Ω

  • 导通电阻平坦度典型值0.75 Ω

  • -3 dB带宽 >200 MHz

  • 轨到轨操作

  • 6引脚SOT - 23封装和8引脚MSOP封装

  • 快速开关时间：导通时间tON = 12 ns，关断时间tOFF = 6 ns

  • 典型功耗：(<0.01 μW)

  • 与TTL/CMOS兼容


应用领域

  • 电池供电系统

  • 通信系统

  • 采样保持系统

  • 音频信号路由

  • 视频切换

  • 替代机械舌簧继电器

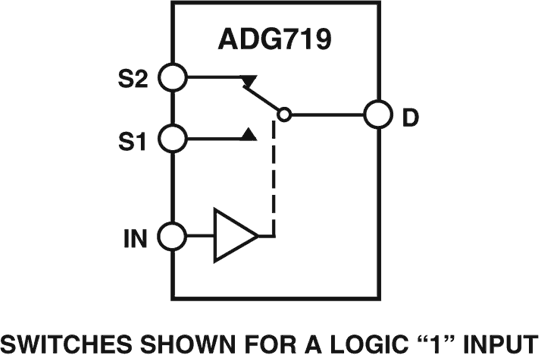

原理图
