ADG849YKSZ
ADG849YKSZ

ADG849YKSZ CMOS 0.5 Ω单刀双掷开关

ADG849是一款单芯片CMOS单刀双掷（SPDT）开关，采用+1.8 V至5.5 V电源供电。它具有超低导通电阻，典型值为0.5 Ω，因此非常适合要求极低开关失真的应用。ADG849还能够载送大量电流；采用5 V电源供电时，载流能力典型值为600 mA。 接通时，ADG849的各开关在两个方向的导电性能相同。该器件为先开后合式，从而可防止开关通道时发生瞬时短路。
样品申请
功能特点

商品特性

  • 超低导通电阻：5 V电源下典型值0.5 Ω，最大值0.8 Ω

  • 出色的音频性能，超低失真：导通电阻平坦度典型值0.13 Ω，最大值0.24 Ω

  • 高载流能力：5 V时连续电流400 mA，峰值电流600 mA

  • 汽车级温度范围：-40℃至+125℃

  • 轨到轨操作

  • 典型功耗(<0.01 μW)

  • 与ADG749和ADG779引脚兼容升级


应用领域

  • 手机

  • 个人数字助理（PDA）

  • 电池供电系统

  • 音频和视频信号路由

  • 调制解调器

  • PCMCIA卡

  • 硬盘驱动器

  • 继电器替代

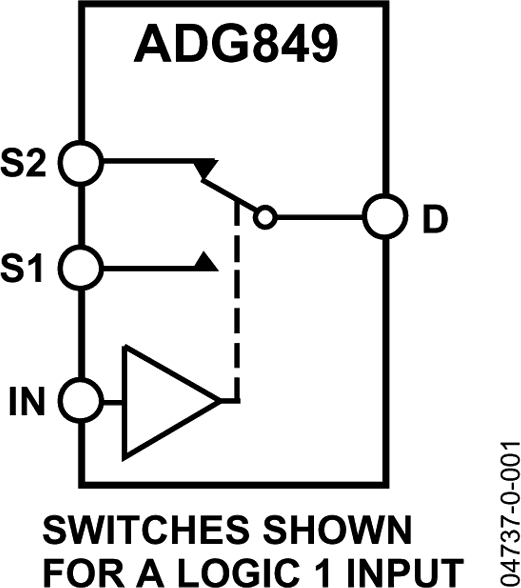

原理图
