ADG719BRMZ
ADG719BRMZ

ADG719BRMZ 2.5Ω 2:1 多路复用器/单刀双掷开关

ADG719是一款单片CMOS单刀双掷（SPDT）开关。该开关采用亚微米工艺设计，功耗低，同时具备高开关速度、低导通电阻和低泄漏电流的特点。 ADG719可在1.8 V至5.5 V的单电源范围内工作，非常适合用于电池供电的仪器以及新一代数模转换器（DAC）和模数转换器（ADC）。 ADG719的每个开关在导通时双向导通性能相同，具有先断后通的开关动作。 由于采用了先进的亚微米工艺，可实现大于200 MHz的-3 dB带宽。 ADG719提供6引脚SOT - 23封装和8引脚MSOP封装。
样品申请
功能特点

商品特性

  • 1.8 V至5.5 V单电源供电

  • 导通电阻最大4 Ω

  • 导通电阻平坦度典型值0.75 Ω

  • -3 dB带宽 >200 MHz

  • 轨到轨操作

  • 6引脚SOT - 23封装和8引脚MSOP封装

  • 快速开关时间：导通时间tON = 12 ns，关断时间tOFF = 6 ns

  • 典型功耗：(<0.01 μW)

  • 与TTL/CMOS兼容


应用领域

  • 电池供电系统

  • 通信系统

  • 采样保持系统

  • 音频信号路由

  • 视频切换

  • 替代机械舌簧继电器

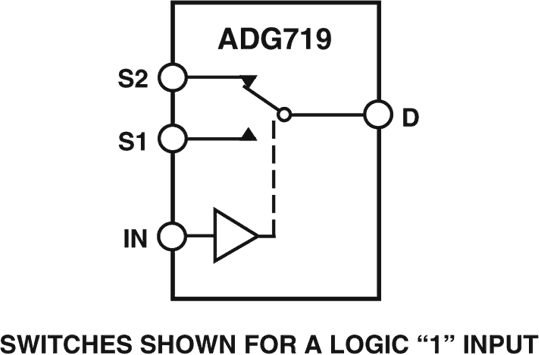

原理图
