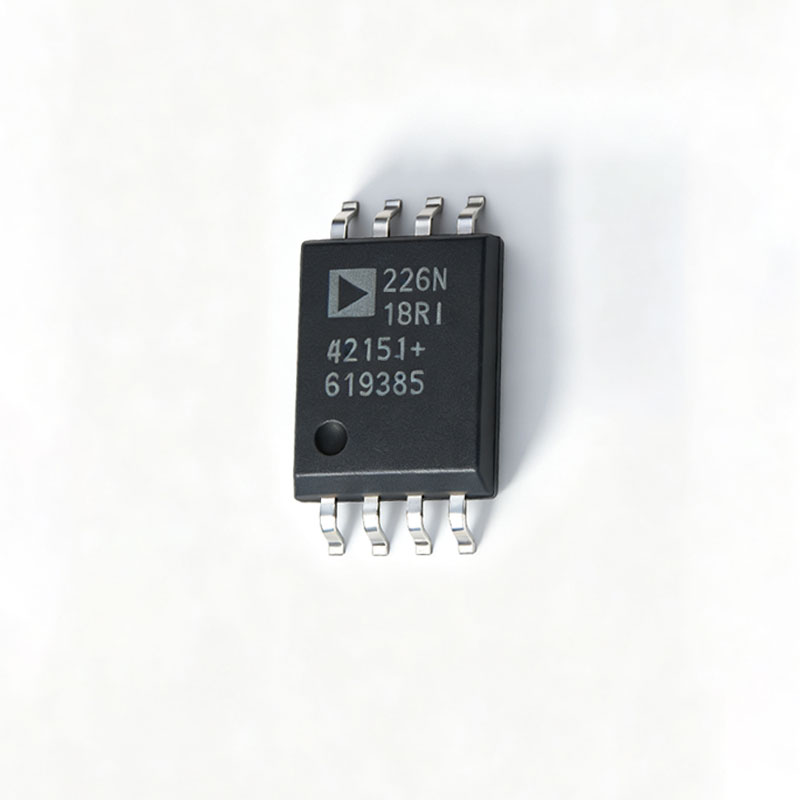

ADUM226N1BRIZ-RL 5.0 kV RMS 双通道数字隔离器
该系列是ADI基于自研 iCoupler® 磁隔离技术的双通道数字隔离器，集成 CMOS 电路与单片空芯变压器，在传输速度、功耗、稳定性等方面优于传统光耦方案；支持宽电压电平转换，提供多种通道方向与失效安全模式，覆盖工业、汽车等多场景隔离需求。
电子元器件
功能特点
核心特性
1. 高隔离耐压与抗扰性
额定隔离耐压：5.0 kV rms（1 分钟）
浪涌 / 冲击耐压：10,000 V 峰值
共模瞬变抗扰度（CMTI）：最高 100 kV/μs，抗辐射与传导噪声能力强
2. 高速低延迟传输
最高数据速率：150 Mbps
传播延迟：5V 供电下最大 13 ns，1.8V 供电下最大 15 ns
脉冲宽度失真（PWD）：5V 下典型 0.5 ns，最大 3 ns
通道间匹配偏差：最大 3.0 ns
3. 宽电压与低功耗
供电范围：隔离两侧均支持 1.8 V~5.5 V，可实现跨隔离栅电平转换
动态功耗低，静态电流毫安级，功耗随数据速率线性提升
主要参数
| 属性 | 参数值 |
| 正向通道数 | 2 |
| 反向通道数 | 0 |
| 最大数据速率 | 150Mbps |
| 默认输出 | 高电平；低电平 |
| 隔离电压(Vrms) | 5000 |
| CMTI(kV/us) | 100kV/us |
| 传播延迟(tpd) | 13ns |
| 功能特性 | 失效安全输出 |
| 工作电压(VCCA) | 1.7V~5.5V |
| 工作电压(VCCB) | 1.7V~5.5V |
| 工作温度 | -40℃~+125℃ |
| 通道数 | 2 |
