ADUM1400CRWZ 四通道数字隔离器最大速率90Mbps

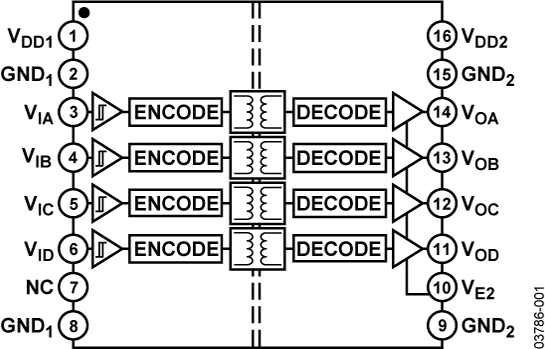

ADuM1400/ADuM1401/ADuM1402是基于iCoupler技术的四通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具备优于光耦合器等替代产品的出色性能。通过避免使用LED和光电二极管，iCoupler器件消除了光耦合器常见的设计难题。iCoupler简单的数字接口和稳定的性能消除了光耦合器常见的问题，如不确定的电流传输比、非线性传输函数以及温度和寿命影响。这些iCoupler产品无需外部驱动器和其他分立元件。此外，在相当的信号数据速率下，iCoupler器件的功耗仅为光耦合器的十分之一到六分之一。

样品申请

功能特点

ADuM1400/ADuM1401/ADuM1402隔离器以多种通道配置和数据速率提供四个独立的隔离通道。所有型号两侧的电源电压范围为2.7 V至5.5 V，既与低电压系统兼容，又能在隔离屏障上实现电压转换功能。此外，ADuM1400/ADuM1401/ADuM1402具有低脉冲宽度失真（CRW等级≤2 ns）和紧密的通道间匹配（CRW等级≤2 ns）。与其他光耦合器替代产品不同，ADuM1400/ADuM1401/ADuM1402隔离器具有专利刷新功能，可确保在无输入逻辑转换以及一侧电源未供电时的直流正确性。

商品特性

符合汽车应用要求
低功耗运行：5 V供电时，0 Mbps至2 Mbps下每通道最大1.0 mA，10 Mbps下每通道最大3.5 mA，90 Mbps下每通道最大31 mA；3 V供电时，0 Mbps至2 Mbps下每通道最大0.7 mA，10 Mbps下每通道最大2.1 mA，90 Mbps下每通道最大20 mA
双向通信
3 V/5 V电平转换
高温运行：125℃
高数据速率：直流至90 Mbps（NRZ）
精确的时序特性：最大脉冲宽度失真2 ns，最大通道间匹配2 ns
高共模瞬态抗扰度：>25 kV/μs
输出使能功能

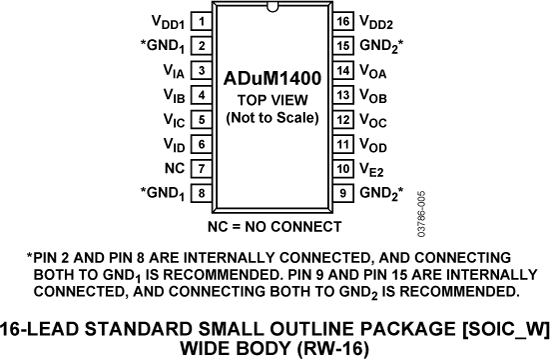

16引脚宽体SOIC封装
提供符合RoHS标准的型号
安全和法规认证：UL认证：根据UL 1577标准，1分钟2500 V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884-10（VDE V 0884-10）：2006 - 12，V10RM = 560 V峰值；TÜV认证：IEC/EN/UL/CSA 61010 - 1
