ADUM1200ARZ 双通道数字隔离器最大数据速率1Mbps

结合高速CMOS和单片变压器技术，这些隔离组件提供了优于光耦合器等替代方案的出色性能。通过避免使用LED和光电二极管，iCoupler设备消除了通常与光耦合器相关的设计难题。iCoupler数字接口简单，性能特性稳定，消除了对不确定电流传输比、非线性传递函数以及温度和寿命影响的担忧。这些iCoupler产品无需外部驱动器和其他分立组件

样品申请

功能特点

商品特性

窄体，符合RoHS标准，SOIC 8引脚封装
低功耗运行

0 Mbps至2 Mbps时，每通道最大0.8 mA
10 Mbps时，每通道最大2.2 mA
25 Mbps时，每通道最大4.8 mA
0 Mbps至2 Mbps时，每通道最大1.1 mA
10 Mbps时，每通道最大3.7 mA
25 Mbps时，每通道最大8.2 mA
5 V运行
3 V运行

双向通信
3 V/5 V电平转换
高温运行：125℃
高数据速率：直流至25 Mbps（NRZ）
精确的时序特性

最大脉宽失真3 ns
最大通道间匹配3 ns

高共模瞬态抗扰度：>25 kV/µs
适用于汽车应用
安全和法规认证

UL认证：2500 V rms持续1分钟，符合UL 1577
CSA组件验收通知#5A
VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
V10RM = 560 V峰值

应用领域

尺寸关键的多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485收发器隔离
数字现场总线隔离
混合动力电动汽车、电池监测和电机驱动

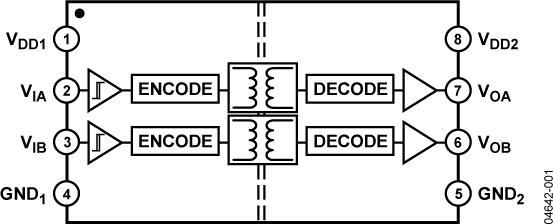

功能框图

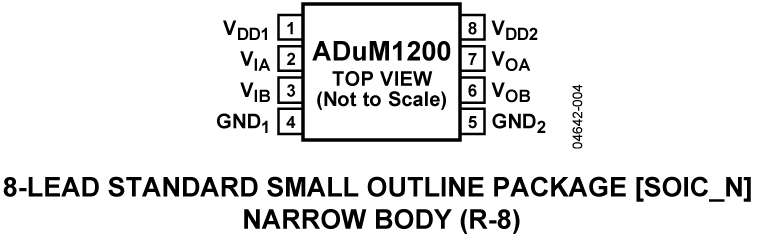

封装图
