ADUM7642CRQZ-RL7 1kVRMS六通道数字隔离器
ADUM7642CRQZ-RL7 是采用iCoupler技术的6通道数字隔离器。这些1 kV数字隔离器件采用小型20引脚QSOP封装。在仅需功能隔离时，与2.5 kV或5 kV隔离解决方案相比，这些器件可节约空间且成本更低。 该产品系列采用3.0 V至5.5 V的电源电压，并且功耗极低，仅为其它数字隔离器的十分之一至六分之一
电子元器件
功能特点
除此之外，ADuM7640/ADuM7641/ADuM7642/ADuM7643还提供低脉冲宽度失真(C级小于6ns)和逐通道毛刺滤波器以保护设备不受外来噪声干扰。四种通道方向组合提供1 Mbps或25 Mbps的最高数据速率。在没有输入电源的情况下，所有型号的缺省输出均为逻辑高电平状态。
产品特性
小型20引脚QSOP封装，1000 V rms额定隔离值
安全和法规认证(申请中)：UL认证(申请中)依据UL 1577，1分钟1,000 V rms
低功耗工作3.3 V电源每个通道1.6 mA (最大值，0 Mbps至1 Mbps)每个通道7.8 mA (最大值，25 Mbps)
5 V电源每个通道2.2 mA (最大值，0 Mbps至1 Mbps)每个通道8.2 mA (最大值，25 Mbps)
双向通信
数据速率最高可达25 Mbps (NRZ)
3 V/5 V电平转换
工作温度最高可达：105 °C
高共模瞬变抗扰度：>15 kV/μs
应用领域
通用多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485收发器
工业现场总线隔离

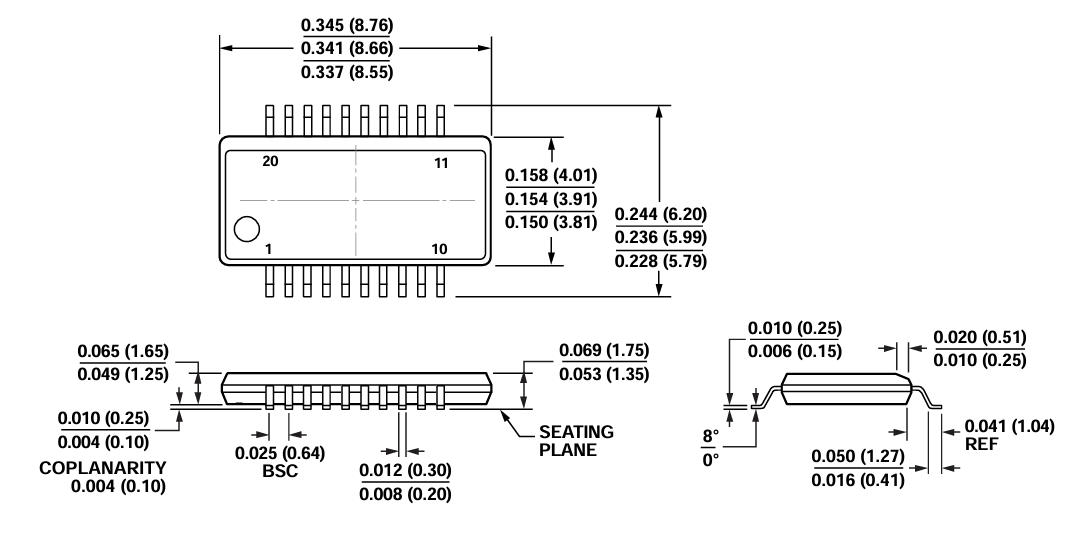

尺寸大小

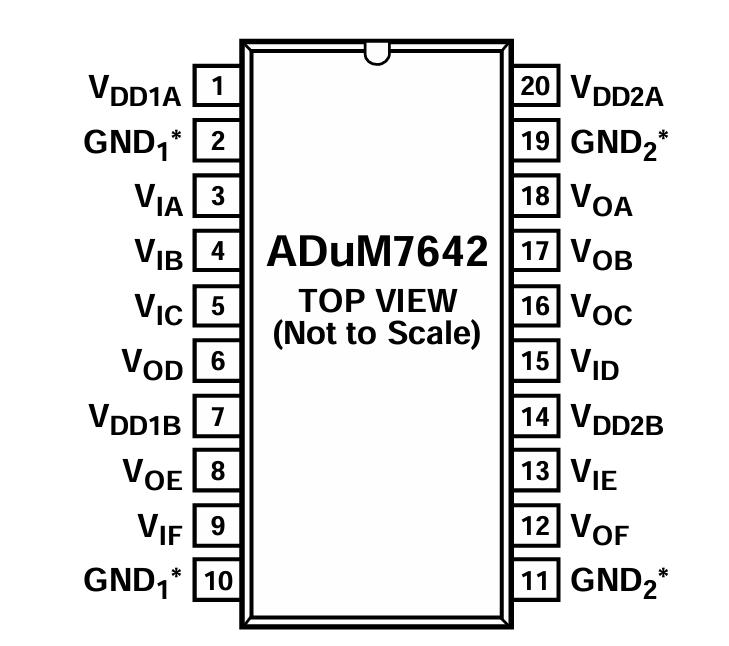

引脚图
