步进电机凭借其精准定位、低成本等优势，广泛应用于工业自动化、机器人、3D打印等领域。然而，传统方案存在两大痛点：

• 负载检测依赖传感器：需额外增加编码器或力传感器，推高系统成本与复杂度。

• 电机发热严重：恒定电流驱动导致能效低下，高温影响寿命与可靠性。

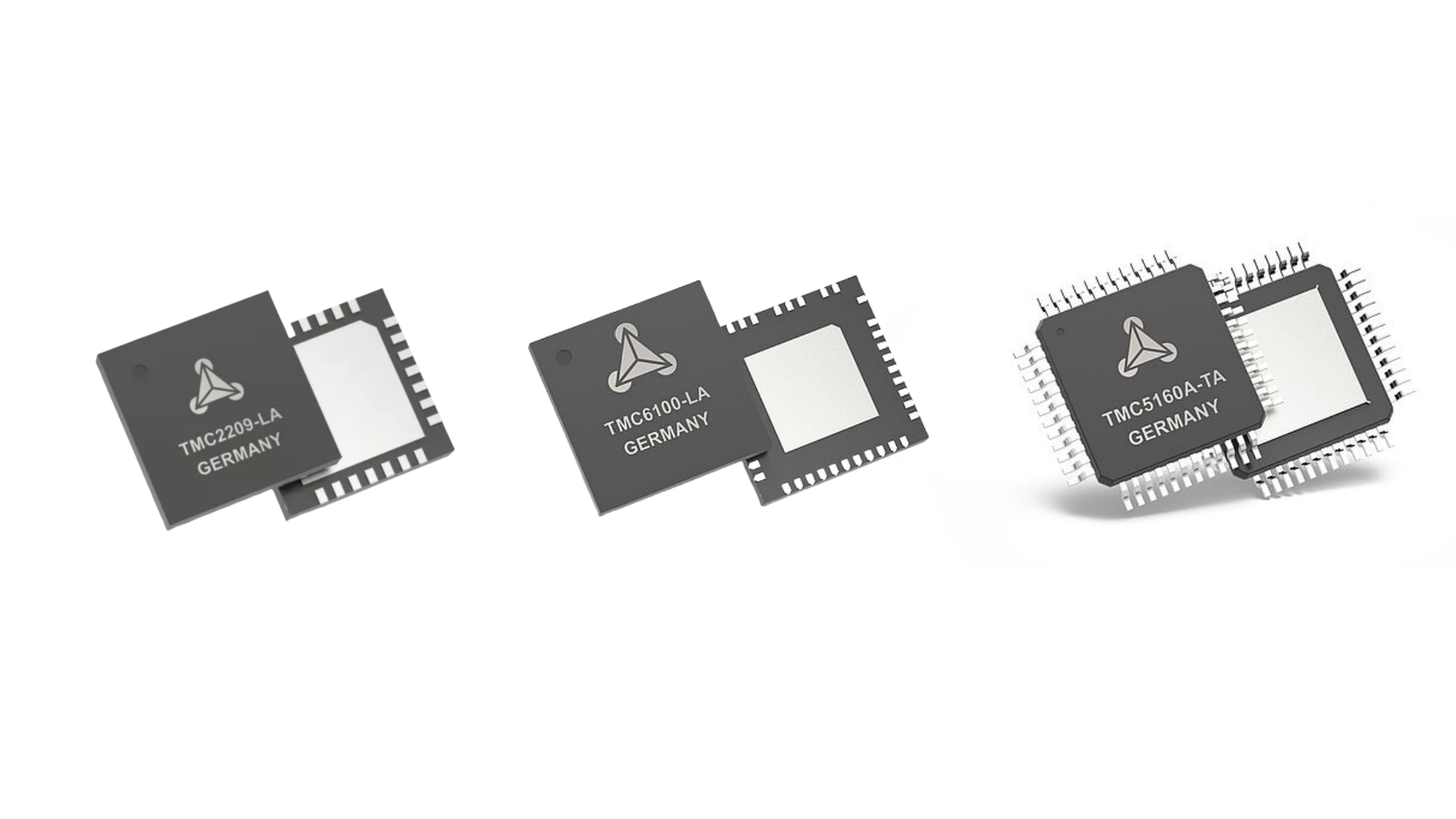

TMC步进电机驱控芯片与模块（如TMC2209、TMC5160）通过 无传感器负载检测 与 智能电流控制 技术，彻底解决上述问题，助力设备实现高性能与低功耗的完美平衡。

无传感器负载检测的实现原理

1. 基于电流纹波分析的反电动势检测

• 技术原理：
  TMC芯片通过实时监测电机线圈的电流纹波，结合反电动势（Back-EMF）特征，精确推算转子位置与负载扭矩。

• 核心算法：

• StallGuard™：通过电流纹波频率与幅值变化，检测电机堵转或过载（精度达±10%负载）。

• CoolStep™：动态调整驱动电流，匹配实际负载需求，减少空载功耗。

2. 动态负载自适应控制

• 实时反馈：芯片内置ADC采集电流信号，结合电机模型计算负载力矩，无需外部传感器。

• 应用场景：

• 3D打印机：检测挤出头堵料，自动暂停并报警。

• 机器人：碰撞检测后触发安全停机。




减少电机发热的关键技术

1. 智能电流调节（StealthChop™）

• 动态电流控制：

• 根据负载需求实时调整驱动电流，空载时电流降低50%-70%。

• 支持微步细分（最高256微步），减少力矩波动与振动噪声。

• 能效提升：

• 相比传统恒流驱动，TMC方案整体温升降低40%，延长电机寿命。

2. 高效PWM调制技术

• 斩波频率优化：

• 高频PWM（如32kHz）减少电流纹波，降低铁芯损耗与铜损。

• 自适应死区控制：

• 避免MOSFET开关损耗，提升驱动效率。




步进电机的力控制实现

1. 闭环扭矩控制

• 技术实现：

• TMC芯片支持 力矩模式（Torque Mode），通过SPI/I²C接口设定目标扭矩值。

• 结合负载检测算法，实时调整电流输出，精度达±5%。

• 应用案例：

• 协作机器人：柔顺抓取易碎物体，力矩超限时自动回退。

• 自动化装配：精密螺丝拧紧，防止过扭损坏工件。

2. 动态响应优化

• 加速度前馈控制：

• 预判负载变化趋势，提前补偿电流输出，响应延迟＜1ms。

• 振动抑制算法：

• 通过FFT分析机械谐振频率，主动抑制振动，提升运动平稳性。




TMC步进电机驱控方案的核心优势

1. 产品矩阵

2. 技术亮点

• 无传感器集成：减少BOM成本，简化系统设计。

• 超低功耗：待机电流＜10μA，支持电池供电设备。

• 全协议兼容：支持STEP/DIR、SPI、UART通信，适配主流控制器。

•


应用案例

• 工业机器人关节驱动

  采用TMC5160实现力矩闭环控制，碰撞检测响应时间＜2ms，故障率降低90%。

• 智能仓储AGV

  TMC6100驱动方案支持20A峰值电流，电机温升＜15℃，续航延长25%。

• 高精度3D打印机

TMC2209静音驱动，电机噪音＜20dB，打印表面光洁度提升30%。

TMC步进电机驱控芯片与模块通过无传感器负载检测、智能电流调节和高精度力控制技术，重新定义了步进电机的性能边界。无论是工业自动化、消费电子还是医疗设备，TMC方案均可提供更高效、更可靠、更静音的驱动体验。
