PCF8563M/TR RTC实时时钟芯片 SOP-8 低功耗 I²C
PCF8563 是一款低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输
出和一个掉电检测器，所有的地址和数据都通过I2C总线接口串行传递。最大总线速度为400Kbits/s，
每次读写数据后，内嵌的字地址寄存器会自动递增
电子元器件
功能特点
特性
可计时基于32.768kHz晶体的秒，分，小时，星期，日，月和年
带有世纪标志宽工作电压范围：1.2～5.5V
低休眠电流：典型值为0.25μA（VDD=3.0V，TA=25℃）
I2C总线从地址：读，0A3H；写，0A2H
可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
报警和定时器
掉电检测器
内部集成振荡电容
- 封装形式：SOP-8/MSOP-8/DIP-8/DFN-8
漏极开路中断引脚
应用
便携仪器
移动电话
传真机
复费率电能表、IC 卡水表
门禁、考勤机
时钟日历

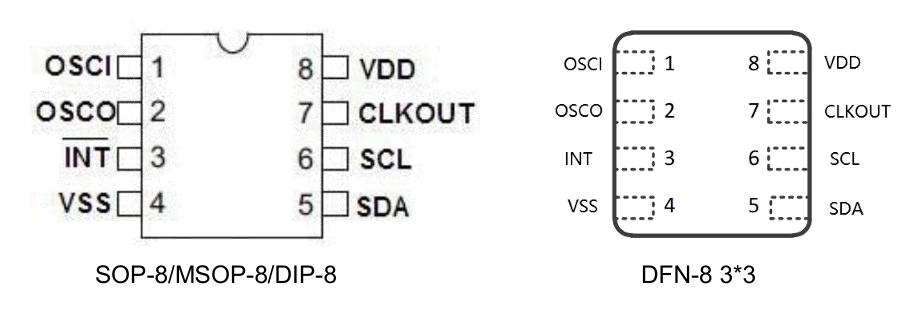

原理图

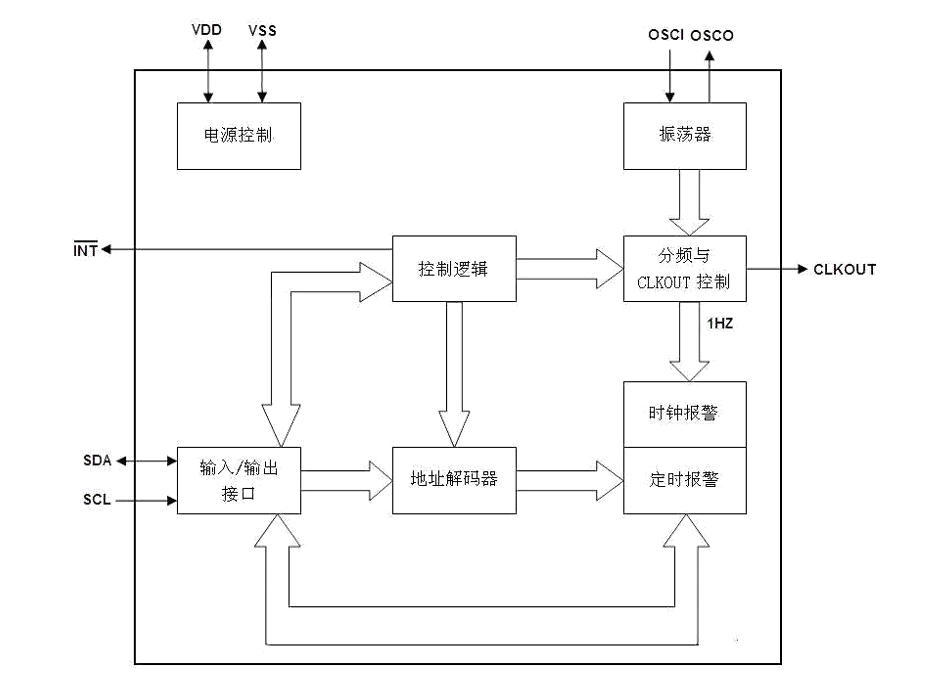

方块图
