ZJA3677 是通用、单位增益差动放大器，非常适合于对功耗及性能有高要求的应用。它具备优于104 dB 的共模抑制比 (CMRR) 和 500 kHz 的带宽但供电电流仅需 330 µ A。

ZJA3677 提供了片上过温保护功能，以应对可能的恶劣工作环境或突发状况。当芯片结温达到 150 ° C 时，自动触发过温保护，芯片进入关断模式，电源电流大幅度降低，运放的输入输出管脚呈高阻状态。当结温降到 130 ° C 时，芯片重新启动， 进入正常工作状态。

ZJA3677 可以工作在很宽的供电电压范围， 双电源从 ± 1.35 V 至± 18 V，单电源从 2.7 V 至 36 V。 ZJA3677 具有 MSL1 额定性能，符合最严格的组装工艺标准。在- 40 ° C 至 + 125 ° C 的额定温度范 围内提供性能保证，适合要求最严苛的工作环境。

产品特性

• 高可靠性：

  输入保护至± 65 V (掉电及上电状态)

  过温自保护功能

• CMRR：104 dB (最小值，25 ° C)

• CMRR 温漂：0.2 ppm/° C (最大值)

• 高精度：

  失调电压：100 µ V (最大值，25 ° C)

  失调电压漂移：0.5 µ V/° C

  增益误差：15 ppm (最大值，25 ° C)

  增益温漂：0.3 ppm/° C (最大值)

• 宽输入范围：电源轨的 2 倍

• 带宽：500 kHz

• 供电电流：每路 330 µ A

• 单/双电源供电：2.7 V 至 36 V

• 额定工作温度范围：- 40 ° C 至+ 125 ° C

应用

锂电池化成、分容

通信系统

工业控制

精密数据采集

仪器仪表

传感器信号调理

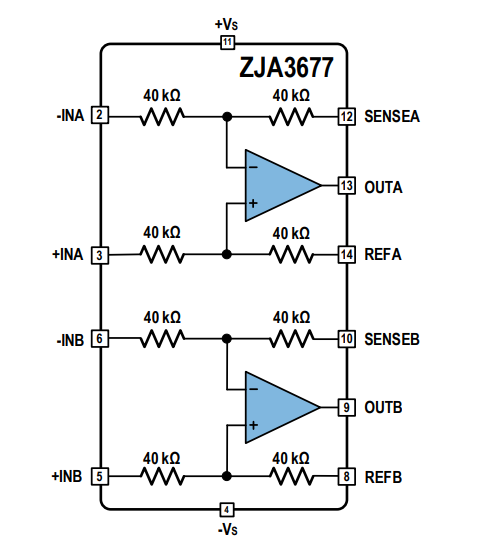

功能框

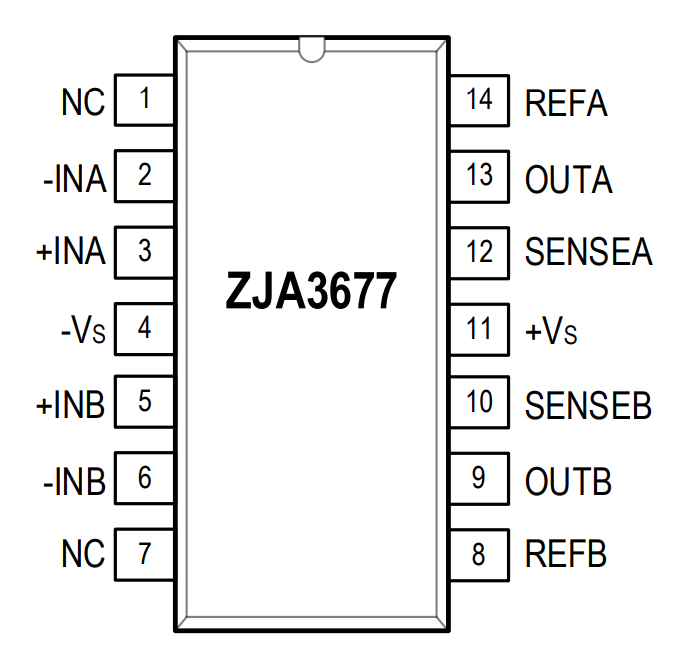

管脚排列图
