GS8141低压纳安级运算放大器
GS8141运算放大器具有高达7KHz的增益带宽积、3V/ms的压摆率，以及在5V时每个放大器350nA的静态电流。GS8141专为低电压和低噪声系统提供最佳性能而设计，能够向重载提供轨到轨的输出摆幅。
电子元器件
功能特点
GS8141运算放大器具有高达7KHz的增益带宽积、3V/ms的压摆率，以及在5V时每个放大器350nA的静态电流。GS8141专为低电压和低噪声系统提供最佳性能而设计，能够向重载提供轨到轨的输出摆幅。其输入共模电压范围包括地电位，而GS814X系列的最大输入失调电压为3mV。它们适用于扩展的工业温度范围（-40℃至+125℃），工作电压范围在1.4V至5.5V之间。
GS8141单运放有绿色SC70-5和SOT23-5两种封装可选。GS8142双运放有绿色SOP-8和MSOP-8两种封装可选。GS8143单运放则有绿色SC70-6和SOT23-6两种封装可选。
产品特性
单电源供电范围：+1.4V ~ +5.5V
输入/输出轨到轨（Rail-to-Rail）
增益带宽积：7kHz（典型值）
低输入偏置电流：1pA（典型值）
低失调电压：3mV（最大值）
静态电流：每放大器350nA（典型值）
片选功能：
GS8143NH（高电平有效）
GS8143NL（低电平有效）
工作温度范围：-40°C ~ +125°C
内置射频抗电磁干扰滤波器
主要参数
| 属性 | 参数值 |
| 通道 | 1 |
| 工作电压 | 1.4~5.5 |
| 增益带宽(Mhz) | 7kHz |
| 压摆率(V/μs) | 3V/mS |
| 通道静态电流 | 350nA |
| 输入偏置电流 | 1pA |
| 输入失调电压(mV) | 3mV |
| Noise@1KHzTyp(nV/ √Hz) | N |
| 轨到轨输入/输出 | Y/Y |
| 共模抑制比(CMRR) | 63dB |
| 静态电流(Iq) | 600nA |
| 输出电流 | 20mA |
| 工作温度 | -40℃~+125℃ |
| 封装 | SOT23-5/SC70-5 |

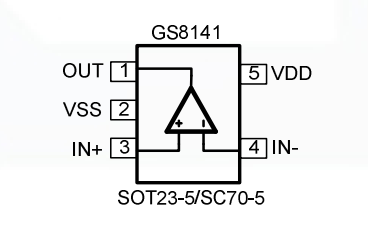

引脚配置
应用领域
